OEM Złącze koncentryczne RF 1,85 mm Supplier

Ningbo Hanson Communication Technology Co., Ltd. Dom / Produkty / Złącze koncentryczne RF / Złącze koncentryczne RF 1,85 mm

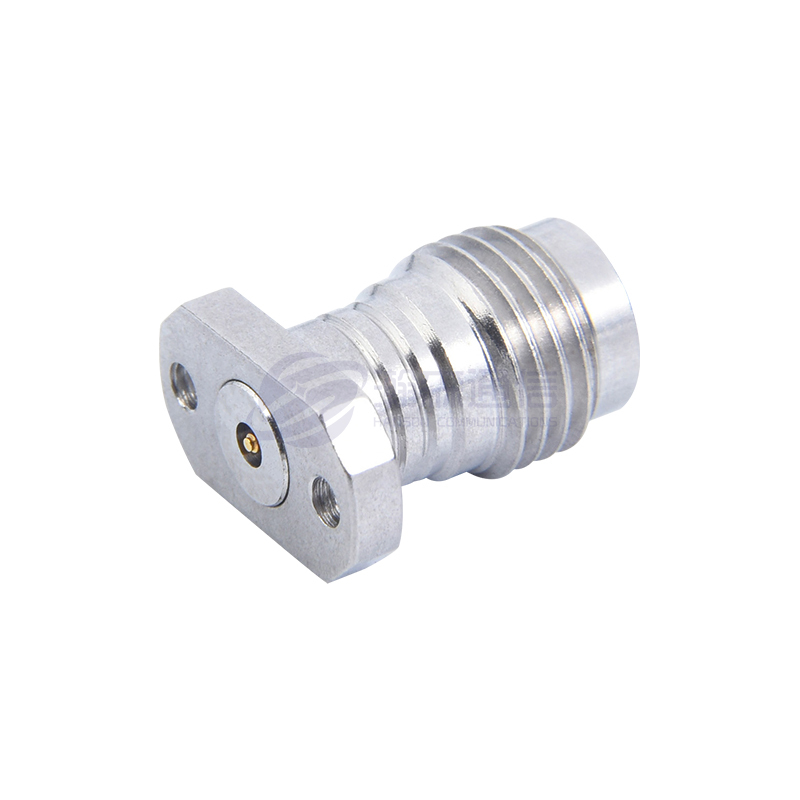

Złącze koncentryczne RF 1,85 mm

Opis:

Złącze serii 1,85 mm (znane również jako złącze RF 1,85 mm) to wysokowydajne złącze częstotliwości radiowej (RF), używane głównie w zastosowaniach wymagających wysokiej częstotliwości, wysokiej precyzji i niskich strat, szczególnie w transmisji sygnału o częstotliwości 26,5 GHz lub wyższej. Jest to kompaktowa konstrukcja złącza serii SMA, która zapewnia mniejszy rozmiar i wyższą wydajność częstotliwościową w porównaniu do innych złączy wysokiej częstotliwości, takich jak typ V (2,92 mm) lub typ K (1,0 mm).

Parametr:

Główne dane techniczne:
◆ Impedancja charakterystyczna: 50 Ω
◆ Zakres częstotliwości: DC ~ 67 GHz
◆ Rezystancja izolacji: ≥3000MΩ
◆ Wytrzymywane napięcie dielektryczne: 500 V (rms)
◆ Współczynnik fali stojącej napięcia (VSWR): ≤1,30
◆ Cykle krycia: 500 razy

Pytać się

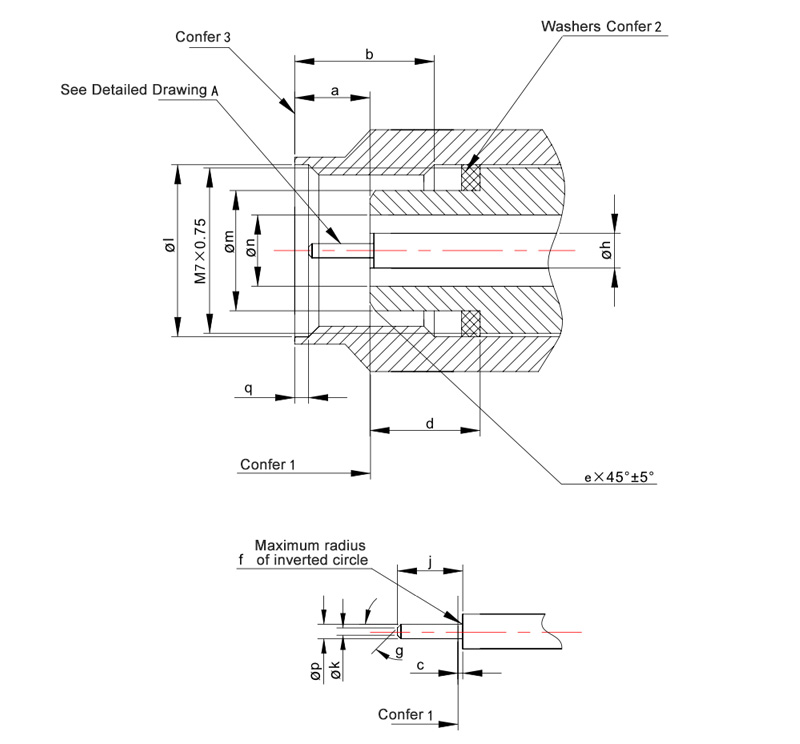

  • INtMirFMiJs złączA stykoweGo serii 1,85 mm

RozmiAr mm W
mW maks mW maks
a 1.850 2.450 0.073 0.096
B 4.370 4.630 0.172 0.182
C 0.000 0.0762 0.000 0.003
D 3.380 3.480 0.133 0.137
e 0.250 0.360 0.010 0.014
F - RO.050 - R0,002
G 28° 32° 28° 32°
H 0.7909 0.8163 0.0311 0.0321
J 1.335 1.445 0.053 0.057
k 0.000 0.250 0.000 0.010
l 7.010 7.110 0.276 0.280
m 4.725 4.750 0.186 0.187
n 1.8373 1.8627 0.07233 0.0733
P 0.498 0.523 0.0196 0.0206
Q 0.508 0.762 0.020 0.030

Uwagi:
1. MecHaniczne i elektryczne powierzchnie oDniesienia.
2. Podkładki wymagane dla złączy klasy 1.
3. Nakrętki łączące z przesunięciem do przodu.

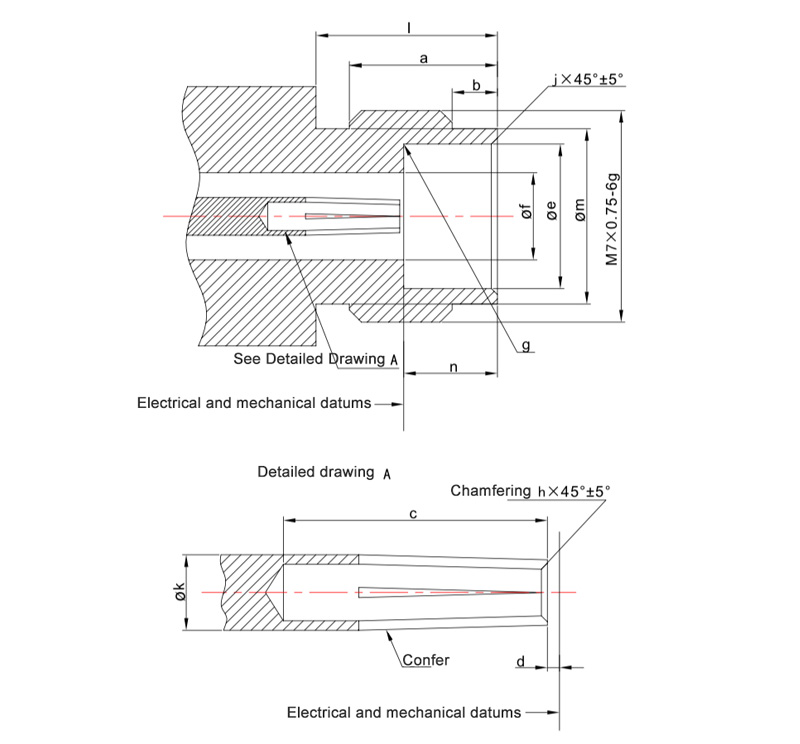

  • Interfejs złącza stykowego serii 1,85 mm

RozmiAr mm W
mW maks mW maks
a 4.800 5.060 0.189 0.199
B 1.370 1.630 0.054 0.064
C 2.650 - 0.104 -
D 0.000 0.0762 0.000 0.003
e 4.770 4.795 0.1878 0.1888
F 1.8373 1.8627 0.07233 0.07333
G - R0,130 - R0,005
H 0.100 0.130 0.004 0.005
J 0.100 0.200 0.004 0.008
k 0.7909 0.8163 0.0311 0.0321
l 6.000 - 0.236 -
m 5.790 5.890 0.228 0.232
n 3.000 3.100 0.118 0.122

Uwagi:
Konstrukcja styku gniazdowego jest dowolna. W przypadku łączenia z pinami o średnicach od 0,498 mm do 0,523 mm wymiary powinny spełniać wymagania dotyczące współczynnika odbicia, charakterystyki łączenia i trwałości złącza.

1,85 mm SERIES

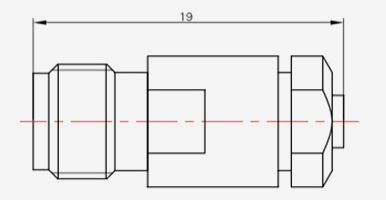

  • 1,85-JB1
    1,85-JB1
    Model Typ kabla
    1,85-JB1 SFT-50-1,670-047

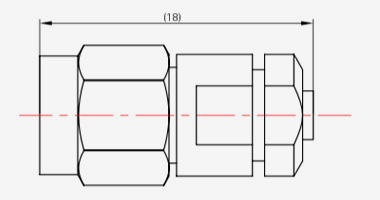

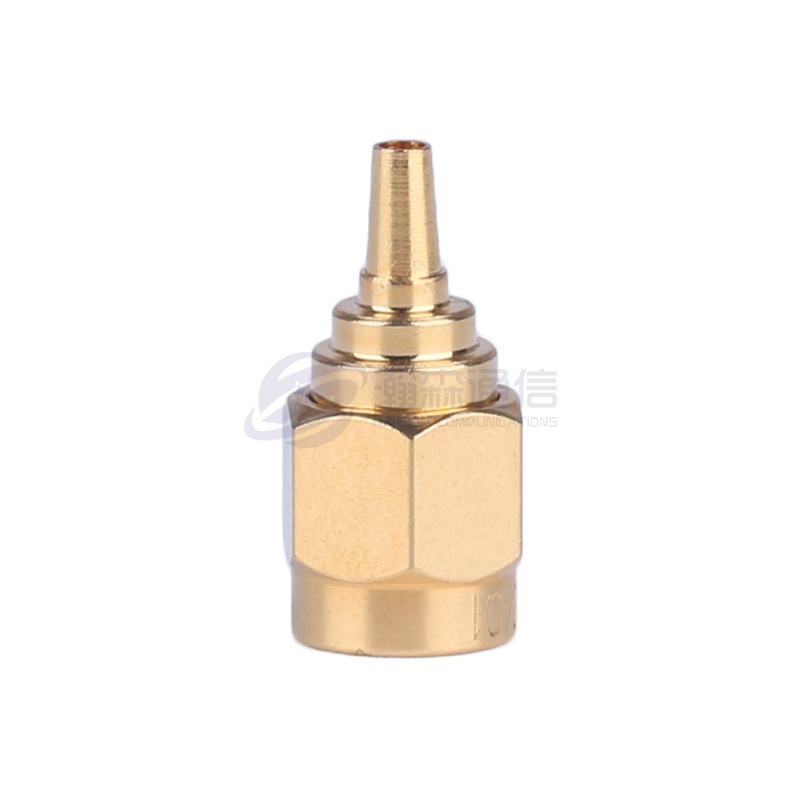

  • 1,85-KB1
    1,85-KB1
    Model Typ kabla
    1,85-KB1 SFT-50-1,670-047
