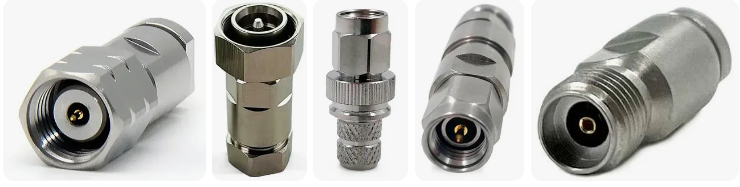

Jak prawidłowo zainstalować złącze koncentryczne?

Prawidłowa instalacja A Złącze koncentryczne Zapewnia maksymalną wydajność sygnału

Prawidłowa instalacja złącza koncentrycznego zapobiega utracie sygnału, zakłóceniom i awariom połączenia. Źle zainstalowane złącze może zmniejszyć siłę sygnału o 20–50%, powodować przerwy w łączności, a nawet uszkodzenie podłączonego sprzętu. Wykonując precyzyjne kroki odizolowywania, pozycjonowania i zaciskania, zapewniasz stabilną transmisję sygnału w zastosowaniach telewizyjnych, internetowych, CCTV lub RF.

Narzędzia wymagane do prawidłowej instalacji

Stosowanie właściwych narzędzi poprawia dokładność i minimalizuje błędy montażowe. Niezbędne narzędzia obejmują:

• Obcinak do kabli koncentrycznych
• Narzędzie do ściągania izolacji z kabli koncentrycznych (dostosowane do typu kabla, takiego jak RG6 lub RG59)
• Narzędzie do kompresji lub zaciskania
• Kompatybilne złącze koncentryczne

Precyzyjne narzędzia mogą znacznie zmniejszyć liczbę wad montażowych 30% w porównaniu do ręcznych metod cięcia.

Proces instalacji krok po kroku

Przetnij kabel czysto

Użyj współosiowego noża, aby uzyskać proste, czyste cięcie. Nierówne cięcie może prowadzić do złego osadzenia złączy i zwiększonego tłumienia sygnału.

Odizoluj kabel na odpowiednią długość

Rozebrać mniej więcej 1/4 cala (6 mm) płaszcza zewnętrznego i odsłonić dielektryk i środkowy przewód zgodnie ze specyfikacją złącza. Unikaj przecinania lub nacinania plecionego ekranu.

Przygotuj osłonę

Złóż równomiernie pleciony ekran na kurtkę zewnętrzną. Upewnij się, że żadne żyły nie dotykają środkowego przewodu, ponieważ może to spowodować zwarcie.

Włóż złącze koncentryczne

Mocno dociśnij złącze do kabla, aż dielektryk zrówna się z otworem złącza. Środkowy przewód powinien rozciągać się ok 1–2 mm poza końcówkę złącza.

Bezpiecznie zaciśnij lub ściśnij

Aby zablokować złącze na miejscu, użyj narzędzia do ściskania lub zaciskania. Odpowiednio ściśnięte złącze zapewnia bezpieczne połączenie mechaniczne i elektryczne.

Typowe błędy instalacyjne i ich wpływ

Dbałość o szczegóły podczas instalacji bezpośrednio wpływa na niezawodność sygnału i trwałość systemu.

Testowanie zainstalowanego złącza koncentrycznego

Po instalacji przetestuj połączenie za pomocą testera kabli lub weryfikując siłę sygnału za pomocą podłączonego sprzętu. Prawidłowy montaż powinien skutkować:

• Stabilna transmisja sygnału
• Minimalne tłumienie sygnału
• Brak widocznych odsłonięć ekranujących lub zwarć

Profesjonalne instalacje często mają na celu utratę sygnału poniżej 3 dB na połączenie aby utrzymać optymalną wydajność.

Często zadawane pytania dotyczące instalacji złącza koncentrycznego

1. P: Jakiego typu złącza powinienem użyć?
   O: Wybierz złącze zgodne z typem kabla (np. RG6 lub RG59) i wymaganiami aplikacji.
2. P: Jak bardzo powinien być odsłonięty przewód środkowy?
   O: Zwykle 1–2 mm poza końcówką złącza, aby zapewnić prawidłowy kontakt.
3. P: Czy mogę ponownie wykorzystać złącze koncentryczne?
   O: Po zainstalowaniu złączy kompresyjnych na ogół nie nadaje się do ponownego użycia.
4. P: Dlaczego mój sygnał jest słaby po instalacji?
   O: Możliwe przyczyny to nieprawidłowe zdejmowanie izolacji, luźne zaciskanie lub kontakt ekranujący z przewodem środkowym.
5. P: Czy złącze kompresyjne jest lepsze niż złącze skręcane?
   O: Tak. Złącza kompresyjne zapewniają mocniejsze połączenia mechaniczne i elektryczne.
6. P: Czy powinienem przetestować każde zainstalowane złącze?
   O: Tak. Testowanie zapewnia integralność sygnału i zapobiega przyszłym problemom z rozwiązywaniem problemów.
