Jak wybrać odpowiedni adapter koncentryczny RF?

Adaptery koncentryczne RF są niezbędnymi elementami w komunikacji bezprzewodowej, sprzęcie elektronicznym i transmisji sygnału. Pełnią rolę mostów łączących różne kable i urządzenia koncentryczne RF, zapewniając stabilną i wydajną transmisję sygnału. Jednakże ze względu na dużą liczbę modeli i specyfikacji adapterów koncentrycznych RF dostępnych na rynku wybór odpowiedniego produktu stał się problemem dla wielu inżynierów i techników.
W tym artykule dowiesz się, jak wybrać odpowiedni adapter koncentryczny RF w oparciu o różne potrzeby, aby zapewnić stabilność i wydajność systemu.

1. Zrozumienie podstawowych funkcji Adaptery koncentryczne RF
Adaptery koncentryczne RF to elementy elektroniczne służące do łączenia różnych typów kabli koncentrycznych RF, urządzeń lub portów. Ich główne funkcje to:
Podłączanie różnych typów portów: Adaptery koncentryczne RF umożliwiają podłączenie różnych typów portów kabla koncentrycznego, takich jak BNC, SMA, typu N itp.

Konwersja sygnału: Mogą konwertować sygnały z jednego typu interfejsu na inny, zapewniając płynną transmisję sygnału.

Zmniejszanie utraty sygnału: Wybór wysokiej jakości adaptera koncentrycznego RF może skutecznie zmniejszyć tłumienie sygnału i zapewnić jakość sygnału.

Wybierając adapter, musisz poznać jego zasadę działania, scenariusze zastosowań i wymagania adaptacyjne, aby znaleźć najbardziej odpowiedni model.

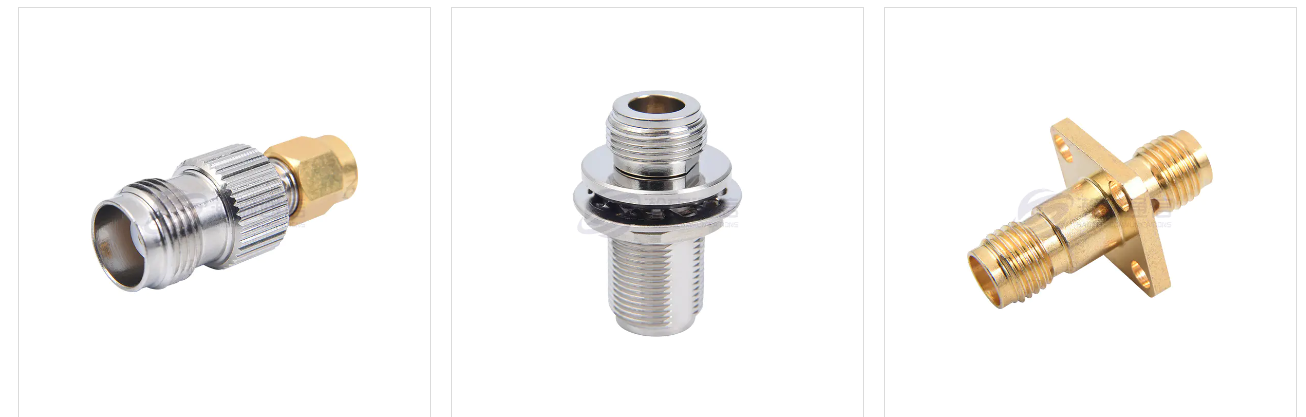

2. Określenie typu interfejsu adaptera
Różne adaptery koncentryczne RF są odpowiednie dla różnych typów kabli koncentrycznych i interfejsów urządzeń, dlatego najpierw należy określić typ używanego interfejsu. Typowe typy interfejsów obejmują:
SMA (subminiaturowa wersja A): Powszechnie stosowane w zminiaturyzowanych zastosowaniach wymagających wysokiej częstotliwości, takich jak komunikacja bezprzewodowa i sprzęt testowy.

Typ N: Nadaje się do zastosowań wymagających dużej mocy i prądu, takich jak sprzęt stacji bazowych i systemy RF.

BNC (Bayonet Neill-Concelman): Szeroko stosowane w transmisjach telewizyjnych i nadzorze wideo, obsługujące szybkie łączenie i rozłączanie.

TNC: Podobny do BNC, ale z większą stabilnością, często używany do transmisji sygnałów o wysokiej częstotliwości.

Upewnij się, że wybrany adapter koncentryczny RF jest kompatybilny z używanym sprzętem lub portami kablowymi. Jeśli typy interfejsów nie są zgodne, sygnał może nie zostać poprawnie przesłany, co wpłynie na wydajność systemu.

3. Uwzględnienie zakresu częstotliwości adaptera
Zakres częstotliwości sygnału RF ma istotny wpływ na jakość transmisji sygnału. Różne adaptery koncentryczne RF są zaprojektowane do obsługi różnych zakresów częstotliwości. Dlatego przy wyborze adaptera ważne jest, aby upewnić się, że jego zakres częstotliwości roboczej spełnia wymagania aplikacji. Typowe zakresy częstotliwości obejmują:

Adaptery niskiej częstotliwości: odpowiednie do zastosowań o niższej częstotliwości, takich jak transmisje radiowe i telewizyjne.

Adaptery wysokiej częstotliwości: odpowiednie do zastosowań o wysokiej częstotliwości, takich jak systemy radarowe, komunikacja satelitarna i komunikacja mikrofalowa.

Wybór adaptera koncentrycznego RF o odpowiednim zakresie częstotliwości może zmniejszyć tłumienie i zniekształcenia sygnału, zapewniając stabilną transmisję sygnału.

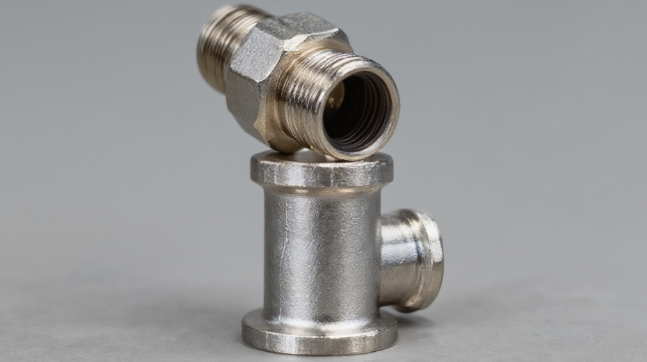

4. Wybór materiału i jakości adaptera
Jakość materiału adaptera koncentrycznego RF ma bezpośredni wpływ na jego wydajność i trwałość.  Zazwyczaj w obudowie adaptera i punktach kontaktowych zastosowano materiały metalowe, takie jak mosiądz i stal nierdzewna, które mają dobrą przewodność i odporność na korozję. Wysokiej jakości adaptery mogą skutecznie uniknąć problemów, takich jak odbicie sygnału, utrata i słaby kontakt.

Ponadto powszechnie spotykaną, wysokiej klasy konstrukcją są pozłacane styki, które dodatkowo zmniejszają utratę sygnału i poprawiają odporność na korozję. Dlatego wybierając adapter koncentryczny RF, staraj się wybierać produkty z dobrych materiałów i wykonania, aby zapewnić długoterminową stabilną pracę systemu.

5. Uwzględnienie strat wtrąceniowych i strat odbiciowych adaptera
Sygnały RF ulegają pewnym stratom w adapterze; Typowe straty obejmują utratę wtrąceniową i stratę odbiciową. Straty wtrąceniowe odnoszą się do strat energii, gdy sygnał przechodzi przez adapter, natomiast straty odbiciowe odnoszą się do proporcji energii odbitej z powrotem do źródła.

Niska strata wtrąceniowa: Wybór adaptera o niskiej tłumienności wtrąceniowej zapewnia zmniejszone straty energii podczas transmisji sygnału.

Wysoka strata powrotna: Wysoka strata powrotna oznacza niższy współczynnik odbicia sygnału, co oznacza płynniejszą transmisję sygnału.

W zastosowaniach wymagających wysokiej częstotliwości i dużej precyzji zaleca się wybór adapterów koncentrycznych RF o niskiej tłumienności wtrąceniowej i dużych stratach odbiciowych, aby zapewnić stabilną transmisję sygnału.

6. Uwzględnienie trwałości adaptera i możliwości dostosowania do środowiska
Adaptery koncentryczne RF są zwykle używane w różnych środowiskach, w tym w pomieszczeniach i na zewnątrz. Dlatego też trwałość zasilacza i możliwość przystosowania się do środowiska są również ważnymi czynnikami, które należy wziąć pod uwagę przy dokonywaniu wyboru. Typowe wskaźniki trwałości obejmują:

Zakres temperatur: Adapter powinien działać stabilnie w wymaganym zakresie temperatur. W przypadku środowisk zewnętrznych lub o wysokiej temperaturze kluczowy jest wybór adaptera o szerszym zakresie temperatur roboczych. Wodoodporne i pyłoszczelne: Niektóre wysokiej klasy adaptery koncentryczne RF są wodoodporne i pyłoszczelne, dzięki czemu nadają się do stosowania w trudnych warunkach środowiskowych.

Wybór koncentrycznego adaptera RF spełniającego wymagania środowiskowe może wydłużyć żywotność sprzętu i poprawić niezawodność systemu.

Wybór odpowiedniego adaptera koncentrycznego RF ma kluczowe znaczenie dla zapewnienia stabilnej transmisji sygnału i doskonałej wydajności systemu. Proces selekcji wymaga uwzględnienia wielu czynników, w tym typu interfejsu, zakresu częstotliwości, jakości materiału, tłumienności wtrąceniowej i odbiciowej, możliwości dostosowania do środowiska i kosztów. W praktyce zrozumienie wymagań systemowych, wybór wysokiej jakości adapterów i zapewnienie kompatybilności ze sprzętem może znacząco poprawić transmisję sygnału RF i stabilność sprzętu.
