Jak ustalić, czy złącze koncentryczne RF wymaga wymiany?

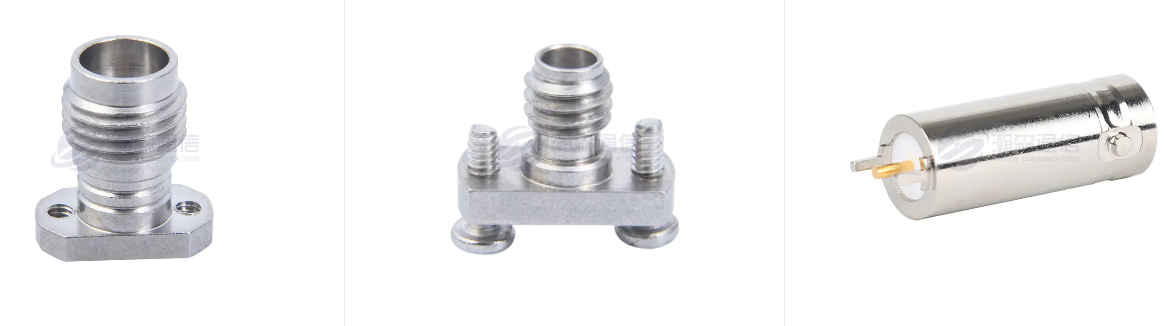

Wymiana Złącza koncentryczne RF (takie jak SMA, typ N, BNC itp.) wymaga zgodności ze ścisłymi normami wydajności, przepisami bezpieczeństwa i praktykami branżowymi, aby zapewnić integralność sygnału, dopasowanie impedancji i niezawodność sprzętu.

1. Twarde standardy wymiany

(1). Awaria działania elektrycznego

Współczynnik fali stojącej (VSWR) przekracza normę: wartość testowa wynosi >1,5:1 (zastosowanie konwencjonalne) lub >1,2:1 (scenariusz z precyzją wysokiej częstotliwości), co wskazuje na niedopasowanie impedancji, co skutkuje odbiciem sygnału.
Zwiększona tłumienność wtrąceniowa: wartość tłumienia przekracza wartość nominalną o więcej niż 0,5 dB (na przykład strata nominalna oryginalnego złącza wynosi 0,1 dB, a rzeczywisty pomiar wynosi > 0,6 dB).
Rezystancja izolacji maleje: Rezystancja izolacji DC <100MΩ (może być niższa w wilgotnym/zanieczyszczonym środowisku, ale należy to połączyć ze standardami branżowymi).

(2). Uszkodzenia konstrukcji mechanicznej

Odkształcenie lub zużycie interfejsu: wygięty sworzeń środkowy, zsunięty gwint przewodu zewnętrznego i pęknięcie klamry, co powoduje luźne połączenie lub brak możliwości zablokowania.
Awaria uszczelnienia: W złączach wodoodpornych (takich jak IP67) gumowy pierścień starzeje się i pojawiają się pęknięcia w obudowie, co prowadzi do przedostawania się wody lub pyłu.

(3). Zmniejszona zdolność adaptacji do środowiska

Korozja lub utlenianie: Powłoka (taka jak złocenie, srebrzenie) złuszcza się, a materiał podstawowy (mosiądz, stal nierdzewna) rdzewieje, wpływając na przewodność i odporność na warunki atmosferyczne.
Ablacja w wysokiej temperaturze: W scenariuszach o wysokiej częstotliwości i dużej mocy powierzchnia styku staje się czarna i zwęglona w wyniku ablacji łukowej.

2. Standardy zapobiegawcze dotyczące zalecanej wymiany

(1). Cykl życia

Czasy podłączania i odłączania przekraczają limit: żywotność zwykłych złączy jest 500–1000 razy (takich jak SMA), a modele z najwyższej półki (takie jak 7/16 DIN) mogą sięgać 5000 razy. Nawet jeśli po przekroczeniu limitu nie ulegnie uszkodzeniu, zaleca się jego wymianę.
Upłynął okres użytkowania: Po 3–5 latach ciągłego użytkowania w trudnych warunkach (mgła solna, wysoka temperatura) należy zapobiegawczo wymienić złącza klasy przemysłowej, nawet jeśli ich działanie jest normalne.

(2). Problemy ze zgodnością

Aktualizacja standardu interfejsu: Stare modele (takie jak BNC) nie są w stanie sprostać wymaganiom nowego sprzętu w zakresie wysokich częstotliwości (takim jak > 4 GHz) i należy je zastąpić modelami o wysokiej wydajności (takimi jak typ N lub SMA).
Niedopasowanie impedancji: Niewłaściwe użycie złącza 50 Ω w celu zastąpienia systemu 75 Ω (lub odwrotnie) spowoduje osłabienie sygnału.

3. Specyfikacje operacji wymiany

(1). Dopasowanie wyboru

Zakres częstotliwości: BNC może być używane dla niskich częstotliwości (<1 GHz), a dla wysokich częstotliwości (> 6 GHz) wymagany jest SMA lub 2,92 mm.
Pojemność mocy: Typ 7/16 DIN lub N jest używany w scenariuszach o dużej mocy (takich jak radar), aby zapobiec spaleniu SMA z powodu przeciążenia zasilania.
Ochrona środowiska: Do zastosowań zewnętrznych wybierana jest stal nierdzewna z wodoodpornymi pierścieniami gumowymi.

(2). Wymagania instalacyjne

Kontrola momentu obrotowego: Do dokręcania użyj klucza dynamometrycznego, unikaj nadmiernego dokręcania (np. 0,5 ~ 0,8 N·m zalecane dla SMA) lub nadmiernego luzowania. Proces lutowania/zaciskania: Podczas lutowania środkowego kołka nie należy używać kwaśnej pasty lutowniczej. W przypadku zaciskania złączy należy upewnić się, że ekran kabla jest całkowicie zakryty.

(3). Testy po wymianie

Wymagane elementy testowe: Użyj analizatora sieci do pomiaru VSWR i tłumienności wtrąceniowej oraz multimetru do sprawdzenia ciągłości i rezystancji izolacji.
Weryfikacja na miejscu: Uruchom urządzenie pod rzeczywistym obciążeniem i obserwuj szum sygnału oraz wzrost temperatury złącza (nieprawidłowe nagrzewanie oznacza słaby kontakt).
