Co to jest izolator szklany RF?

Izolator szklany RF jest izolacyjnym elementem nośnym stosowanym do transmisji sygnałów o wysokiej częstotliwości (RF). Jest wykonany głównie ze specjalnych materiałów szklanych i ma doskonałe właściwości izolacyjne w zakresie wysokich częstotliwości, odporność na wysoką temperaturę i wytrzymałość mechaniczną. Jest szeroko stosowany w komunikacyjnych stacjach bazowych, systemach radarowych, antenach satelitarnych, sprzęcie elektronicznym wysokiej częstotliwości i innych dziedzinach do podtrzymywania lub mocowania przewodów, zapewniając jednocześnie wydajną transmisję i izolację galwaniczną sygnałów RF.

1. Charakterystyka izolatorów szklanych RF

(1) Właściwości izolacji w zakresie wysokich częstotliwości

Niska strata dielektryczna: Strata dielektryczna jest wyjątkowo niska przy wysokich częstotliwościach (takich jak MHz ~ GHz), co zmniejsza tłumienie sygnału.
Wysoka wytrzymałość dielektryczna: Odporność na wysokie napięcie, zapobiegająca awariom lub wyciekom sygnału RF.

(2) Trwałość

Odporność na wysoką temperaturę: Może pracować stabilnie w zakresie -50 ℃ ~ 300 ℃ i nadaje się do trudnych warunków, takich jak zewnętrzne stacje bazowe i radary.
Odporność na promieniowanie UV i korozję: Materiał szklany nie jest łatwy w starzeniu i nadaje się do długotrwałego narażenia na wiatr, deszcz, mgłę solną i inne środowiska.

(3) Właściwości mechaniczne

Wysoka wytrzymałość: Dobra odporność na ściskanie i zginanie oraz wytrzymuje obciążenie mechaniczne anten lub przewodów. Stabilność wymiarowa: niski współczynnik rozszerzalności cieplnej, niełatwy do odkształcenia przy zmianie temperatury, zapewniający stabilność systemu RF.

(4) Integralność sygnału RF

Niskie odbicie sygnału: gładka powierzchnia, redukująca odbicie i zakłócenia sygnałów RF.

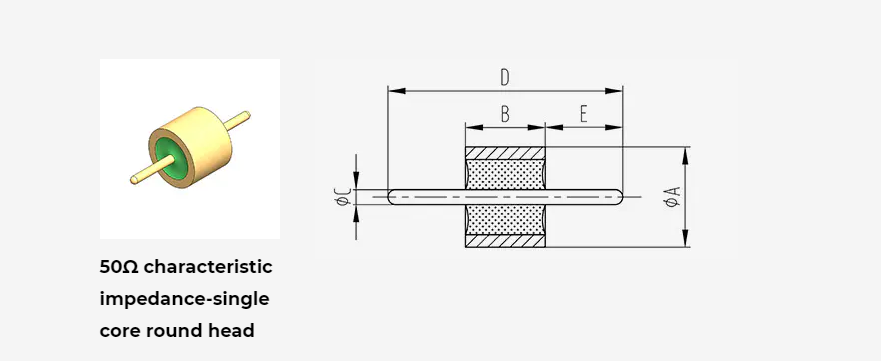

Dopasowanie impedancji: zoptymalizowana konstrukcja może dopasować się do impedancji linii transmisyjnej (np. 50 Ω lub 75 Ω), poprawiając wydajność transmisji sygnału.

2. Scenariusze zastosowań izolatorów szklanych RF

(1) Komunikacyjna stacja bazowa

Antena stacji bazowej 5G/4G: obsługuje moduł promieniowania, aby zapewnić wydajną transmisję sygnału.
Mikrofalowa stacja przekaźnikowa: stosowana do podtrzymywania izolacji falowodu lub kabla koncentrycznego.

(2) System radarowy

Radar wojskowy/pogodowy: obsługuje zasilacz wysokiej częstotliwości, odporny na wysokie napięcie i przeciwzakłóceniowy.

(3) Łączność satelitarna

Antena satelitarna: zapewnia stabilną izolację w ekstremalnych warunkach kosmicznych.

(4) Sprzęt elektroniczny wysokiej częstotliwości

Filtr RF, wzmacniacz mocy: używany do mocowania wewnętrznych elementów obwodu wysokiej częstotliwości.

3. Izolator szklany RF a tradycyjny izolator ceramiczny
