Jak prawidłowo zainstalować złącza koncentryczne RF: kroki i techniki

Złącza koncentryczne RF są niezbędnymi elementami systemów komunikacyjnych, szeroko stosowanymi w radiofonii i telewizji, komunikacji bezprzewodowej, radarach, komunikacji satelitarnej i innych dziedzinach. Złącza te służą do podłączenia kabli koncentrycznych do sprzętu, zapewniając jakość i stabilność transmisji sygnału. Właściwa instalacja złączy koncentrycznych RF może nie tylko poprawić ogólną wydajność systemu, ale także wydłużyć żywotność sprzętu.

1. Podstawowa struktura Złącza koncentryczne RF
Złącza koncentryczne RF zazwyczaj składają się z następujących głównych części:
Przewodnik centralny: Część rdzeniowa przesyłająca sygnał, zwykle wykonana z miedzi lub innych materiałów przewodzących.
Warstwa izolacyjna: Izoluje przewód środkowy od przewodu zewnętrznego, zwykle wykonanego z polietylenu lub innych materiałów o wysokiej stałej dielektrycznej.
Przewód zewnętrzny: Zwykle pleciony drut miedziany lub folia aluminiowa, działający jako przewód uziemiający do przesyłania prądu i ekranujący przed zewnętrznymi zakłóceniami elektromagnetycznymi.
Złącze i obudowa: Zapewnia fizyczne połączenie i ochronę, zwykle wykonane z materiałów metalowych (takich jak mosiądz, stal nierdzewna).

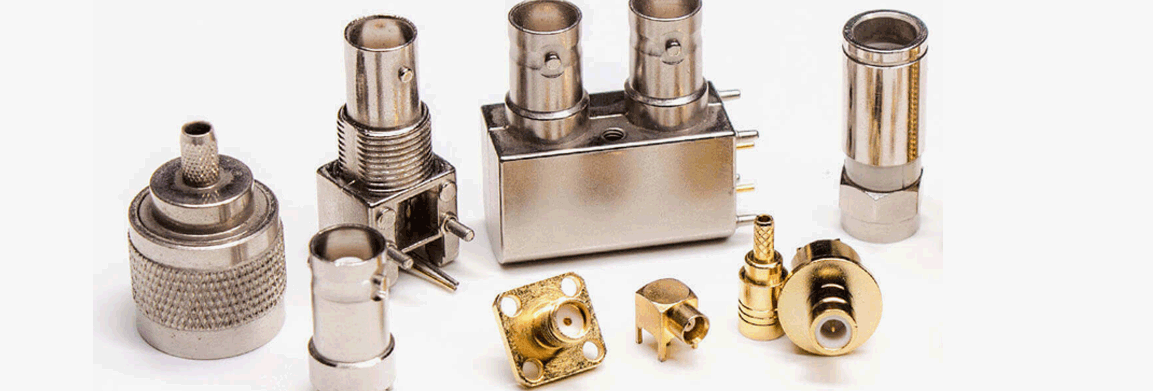

Różne typy złączy koncentrycznych RF, takie jak BNC, SMA, TNC, typu N itp., mają nieco inną budowę, ale podstawowe zasady i kroki instalacji są podobne.

2. Kroki instalacji złączy koncentrycznych RF
(1) Przygotuj narzędzia i materiały
Przed instalacją upewnij się, że masz następujące narzędzia i materiały:
Kabel koncentryczny RF (wybierz odpowiedni model i długość)
Złącze RF (wybierz odpowiedni typ złącza, taki jak BNC, SMA itp.)

Narzędzie do ściągania izolacji z kabla: Służy do usuwania zewnętrznej warstwy izolacji kabla, odsłaniając wewnętrzny przewodnik.
Narzędzie do zaciskania: służy do bezpiecznego podłączenia złącza do kabla.
Nóż dla elektryków, ściągacz izolacji: Służy do precyzyjnego ściągania zewnętrznej izolacji kabla, odsłaniając wewnętrzny przewodnik.

(2) Zdejmij zewnętrzną izolację kabla
Za pomocą narzędzia do ściągania izolacji zdejmij zewnętrzną warstwę izolacji kabla, odsłaniając wewnętrzny przewód w oplocie i materiał izolacyjny. Podczas zdejmowania izolacji należy zwrócić uwagę na precyzję, aby uniknąć uszkodzenia wewnętrznego przewodu lub warstwy izolacyjnej. Zazwyczaj długość bez izolacji jest długością montażową złącza; Dokładną długość można znaleźć w wymaganiach konkretnego używanego złącza. Usuwanie zewnętrznej warstwy oplotu: Delikatnie zdejmij zewnętrzną warstwę oplotu za pomocą narzędzia i wywiń ją na zewnątrz. Zapewnia to dobre połączenie z masą.
Odsłonięcie środkowego przewodu: Ostrożnie usuń wewnętrzną izolację nożem, aby odsłonić środkowy przewód. Długość odcinka pozbawionego izolacji zależy zasadniczo od wymagań projektowych złącza.

(3) Wkładanie kabla do złącza
Przygotowany kabel włóż w końcówkę złącza. Upewnij się, że środkowy przewód jest dokładnie ustawiony i całkowicie włożony do wewnętrznego otworu złącza oraz że warstwa plecionki i przewód zewnętrzny ściśle przylegają do zewnętrznej obudowy złącza.
Sprawdź wyrównanie podczas podłączania: Środkowy przewód musi całkowicie wejść do środkowego otworu przewodu złącza, upewniając się, że nie występuje przesunięcie. Zewnętrzny przewód w oplocie powinien ściśle przylegać do obudowy złącza, aby zapewnić prawidłowe uziemienie sygnału.

(4 ) Zaciśnięcie złącza
Aby zacisnąć złącze, użyj narzędzia do zaciskania. Ten krok jest kluczowy dla zapewnienia bezpiecznego połączenia złącza z kablem. Podczas zaciskania należy upewnić się, że narzędzie do zaciskania wywiera równomierny nacisk, bezpiecznie mocując złącze do kabla, unikając jednocześnie uszkodzenia kabla lub złącza.

Siła zaciskania: Siła zaciskania powinna być umiarkowana, zapewniając pewne połączenie bez nadmiernego ściskania kabla lub żyły środkowej.

Sprawdzanie jakości zaciśnięcia: Po zaciśnięciu sprawdź, czy złącze jest dobrze zamocowane i czy nie jest luźne.

(5) Sprawdzenie ogólnego podłączenia złącza
Po zaciśnięciu sprawdź jakość połączenia złącza z kablem. Upewnij się, że środkowy przewód jest ściśle podłączony do wewnętrznego rdzenia złącza, przewód zewnętrzny ma pełny kontakt z obudową złącza i nie ma wycieków sygnału.
Sprawdzanie połączenia elektrycznego: Za pomocą multimetru zmierz połączenie elektryczne kabla, aby upewnić się, że nie ma przerw ani zwarć.
Testowanie transmisji sygnału: Jeśli pozwalają na to warunki, można użyć generatora sygnału i oscyloskopu do przetestowania jakości transmisji sygnału i sprawdzenia utraty sygnału lub zakłóceń.

(6) Zakończenie połączenia i zapewnienie ochrony
Jeśli to konieczne, po wykonaniu połączenia użyj rurki termokurczliwej, taśmy lub innego materiału, aby zabezpieczyć połączenie kablowe i zapobiec wpływowi wody lub kurzu na jakość połączenia.
Stosowanie rurek termokurczliwych: Jeśli wymagana jest izolacja wodoszczelna, do uszczelnienia złącza należy użyć rurki termokurczliwej, upewniając się, że na połączenie nie ma wpływu wilgoć lub zanieczyszczenia zewnętrzne.

3. Wskazówki dotyczące instalowania złączy koncentrycznych RF
(1) Wybierz odpowiednie złącze i kabel
Upewnij się, że specyfikacje złącza odpowiadają używanemu kablowi. Różne typy złączy (takie jak SMA, BNC, typu N itp.) są odpowiednie dla różnych zakresów częstotliwości i scenariuszy zastosowań. Wybór niewłaściwego złącza może prowadzić do utraty sygnału lub niestabilności.

(2) Podczas zdejmowania izolacji należy zwrócić uwagę na precyzję
Podczas zdejmowania izolacji z zewnętrznej warstwy kabla należy upewnić się, że długość zdejmowanej izolacji jest odpowiednia, unikając nadmiernego zdejmowania izolacji, które odsłoniłoby zbyt dużą część środkowego przewodu lub uszkodziło warstwę izolacyjną. Korzystanie z profesjonalnych narzędzi do usuwania izolacji może zmniejszyć uszkodzenia kabla i zapewnić stabilną transmisję sygnału.

(3) Unikaj nadmiernego zaciskania
Nadmierne zaciskanie może uszkodzić środkowy przewód lub spowodować słaby kontakt. Dlatego kontroluj siłę zaciskania, aby upewnić się, że złącze jest dobrze dokręcone, ale nie zbyt mocno dokręcone.

(4) Utrzymuj kabel w czystości
Podczas instalacji staraj się unikać zanieczyszczenia kabla i złącza kurzem, olejem lub innymi substancjami zanieczyszczającymi. Zanieczyszczenia te mogą wpływać na jakość transmisji sygnału, a nawet powodować utratę sygnału.

4. Typowe problemy i rozwiązania
(1) Luźne złącze
Jeśli po instalacji złącze poluzuje się, sprawdź ponownie zaciśnięcie, aby zapewnić równomierne zaciśnięcie, lub ponownie wyreguluj długość odizolowania kabla.

(2) Tłumienie sygnału
Tłumienie sygnału może być spowodowane niedopasowanymi złączami, nieprawidłową instalacją lub uszkodzeniem kabla. Sprawdź ponownie kompatybilność kabla i złącza oraz upewnij się, że instalacja jest prawidłowa.

(3) Słabe połączenie elektryczne
Słabe połączenie elektryczne może być spowodowane niewystarczającym zaciśnięciem, niecałkowitym włożeniem przewodu do złącza itp. Upewnij się, że przewód środkowy i przewód zewnętrzny są ściśle połączone ze złączem.

Instalowanie złączy koncentrycznych RF jest zadaniem technicznym wymagającym starannej obsługi. Prawidłowe etapy i techniki instalacji bezpośrednio wpływają na jakość transmisji sygnału i stabilność systemu. Dzięki precyzyjnemu usuwaniu izolacji, wkładaniu i zaciskaniu, zapewnienie bezpiecznego połączenia złącza może skutecznie poprawić wydajność systemu i zmniejszyć zakłócenia sygnału.
