Jakie problemy z sygnałem mogą wynikać ze złej jakości kabli RF?

W zastosowaniach wysokiej częstotliwości, takich jak komunikacja, nadawanie, telewizja oraz testy i pomiary, stabilna transmisja sygnałów RF ma kluczowe znaczenie. Zespoły kabli RF, jako kluczowe elementy łączące urządzenia do transmisji sygnału, bezpośrednio wpływają na ogólną wydajność systemu. Jeśli jakość Zespół kabla RF jest poniżej standardów, nawet jeśli podstawowe wyposażenie ma wysoką wydajność, mogą wystąpić różne problemy z sygnałem, a w poważnych przypadkach system może nawet nie działać prawidłowo.

1. Znacząco zwiększone tłumienie sygnału
Najczęstszym problemem związanym ze złej jakości kablami RF jest zwiększone tłumienie sygnału. Niskiej jakości kable koncentryczne RF o niewystarczającej czystości przewodnika i nieodpowiedniej strukturze warstwy ekranującej będą prowadzić do zwiększonych strat energii podczas transmisji sygnału. To tłumienie staje się jeszcze bardziej widoczne przy wyższych częstotliwościach, co ostatecznie skutkuje niewystarczającą siłą sygnału u odbiorcy, skróceniem odległości komunikacyjnej lub rozmytym obrazem.

W systemach komunikacyjnych nadmierne tłumienie często wymaga zwiększenia mocy transmisji w celu kompensacji, co nie tylko zwiększa zużycie energii, ale także może dodatkowo obciążyć stabilność systemu.

2. Niedopasowanie impedancji powodujące odbicie sygnału
Systemy RF mają bardzo rygorystyczne wymagania dotyczące dopasowania impedancji. Wysokiej jakości zestawy kabli RF zwykle utrzymują stabilną i stałą impedancję charakterystyczną, podczas gdy produkty niskiej jakości często powodują problemy z wahaniami impedancji. W przypadku niedopasowania impedancji sygnał RF będzie generował odbicia w ścieżce transmisji, tworząc fale stojące.

Odbicie sygnału prowadzi do zmniejszenia wydajności transmisji, a w poważnych przypadkach może spowodować uszkodzenie sprzętu nadawczego. W scenariuszach testowych i pomiarowych niedopasowanie impedancji bezpośrednio wpływa na dokładność wyników testów, powodując, że dane są niewiarygodne.

3. Zniekształcenia sygnału i anomalie kształtu fali
Zła jakość kabli RF może również prowadzić do zniekształceń sygnału. Niejednorodna struktura przewodnika i niestabilne właściwości dielektryczne warstwy izolacyjnej będą miały wpływ na prędkość propagacji i charakterystykę fazową sygnału w kablu. Problem ten jest szczególnie zauważalny w przypadku szerokopasmowej lub szybkiej transmisji sygnału, łatwo powodując zniekształcenie przebiegu i zwiększony jitter.

W cyfrowych systemach komunikacyjnych zniekształcenie sygnału zwiększa bitową stopę błędów, zmniejsza niezawodność transmisji systemu, a w poważnych przypadkach może nawet prowadzić do przerw w komunikacji.

4. Znacząco zwiększone zakłócenia zewnętrzne
Wydajność ekranowania jest jednym z ważnych wskaźników zespołów kabli RF. Jeśli warstwa ekranująca ma niską gęstość tkania lub nierozsądną konstrukcję strukturalną, zewnętrzne zakłócenia elektromagnetyczne mogą łatwo przedostać się przez kabel, zanieczyszczając sygnał o częstotliwości radiowej (RF). Zakłócenia te są szczególnie widoczne w złożonych środowiskach elektromagnetycznych, takich jak komunikacyjne stacje bazowe, wieże transmisyjne lub obiekty przemysłowe.

Zwiększone zakłócenia zewnętrzne zwykle objawiają się zwiększonym szumem sygnału i zmniejszoną stabilnością, co ostatecznie wpływa na jakość transmisji audio, wideo lub danych.

5. Ryzyko związane ze słabym stykiem złącza

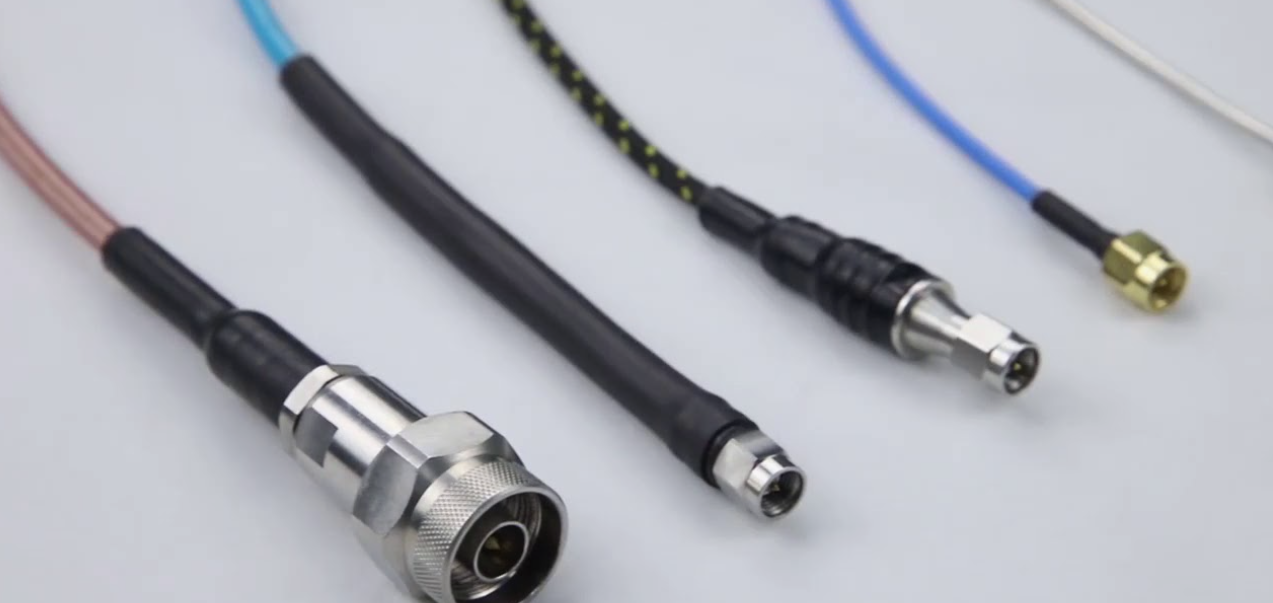

Zestawy kabli RF obejmują nie tylko sam kabel, ale także złącza. Złącza niskiej jakości charakteryzują się niską precyzją przetwarzania i niestabilnym pokryciem, co prowadzi do słabego styku i zwiększonej rezystancji styku. Problemy te są jeszcze bardziej widoczne w przypadku długotrwałego użytkowania lub w środowiskach wibracyjnych.

Słaby styk złącza może powodować sporadyczne przerwy w sygnale i drgania sygnału, stwarzając znaczne trudności w obsłudze i konserwacji systemu.

6. Zmniejszona długoterminowa stabilność i niezawodność
Zespoły kabli RF niskiej jakości często wykazują problemy z ich długoterminową wydajnością. Szybkie starzenie się materiału i słaba stabilność strukturalna mogą z czasem powodować znaczne zmiany w parametrach elektrycznych. System, który początkowo wydaje się normalny, po pewnym okresie działania może doświadczyć zwiększonego tłumienia sygnału i zwiększonego współczynnika fali stojącej.

W przypadku systemów komunikacyjnych i nadawczych, które wymagają długotrwałej, ciągłej pracy, ryzyko to znacznie zwiększa koszty konserwacji i ryzyko przestojów.

7. Wpływ reakcji łańcuchowej na ogólną wydajność systemu
Jako podstawowy element systemu, problemy z jakością zespołów kabli RF często mają „efekt powiększający”. Problemy z sygnałem dotyczą nie tylko pojedynczego łącza, ale mogą również rozprzestrzenić się na cały system. Na przykład w sieciach wielokanałowych lub złożonych pojedynczy kabel RF niskiej jakości może stać się wąskim gardłem wydajności, obniżając ogólną wydajność systemu.

Zestawy kabli RF niskiej jakości mogą prowadzić do problemów z tłumieniem sygnału, dopasowaniem impedancji, zniekształceniami sygnału, właściwościami przeciwzakłóceniowymi i długoterminową niezawodnością. W przypadku zastosowań wymagających wysokiej częstotliwości, takich jak komunikacja, nadawanie, telewizja oraz testy i pomiary, wybór wysokiej jakości i stabilnych zespołów kabli RF ma fundamentalne znaczenie dla zapewnienia stabilnego działania systemu i jakości sygnału.
