Tłumienie sygnału złącza RF? Przyczyny i rozwiązania

W zastosowaniach takich jak sprzęt komunikacyjny, systemy stacji bazowych, przyrządy testowe i moduły bezprzewodowe wielu inżynierów napotyka typowy problem: sygnał testuje się normalnie po stronie urządzenia, ale staje się znacznie słabszy lub nawet niestabilny po podłączeniu złącza RF.

W większości przypadków problem nie leży w samym sprzęcie, ale w niewłaściwym doborze, instalacji lub użyciu złącza RF. Poniżej wyjaśnimy najczęstsze przyczyny znacznego tłumienia sygnału złącza RF w oparciu o praktyczne doświadczenie inżynieryjne, wraz z odpowiednimi rozwiązaniami.

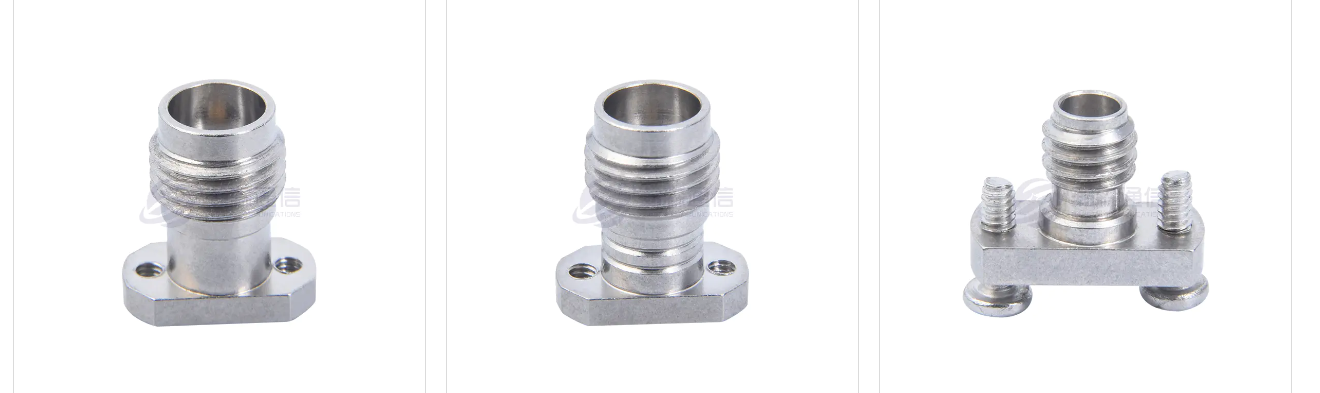

1. Co to jest Złącze RF Tłumienie sygnału?
Tłumienie sygnału złącza RF to najprościej mówiąc zjawisko zmniejszenia mocy i pogorszenia jakości sygnału po przejściu sygnału przez złącze. Zwykle objawia się to zmniejszoną siłą sygnału, skróconą odległością komunikacyjną, zwiększoną stopą błędów bitowych, zniekształceniem przebiegu i zmniejszoną stabilnością systemu. W systemach o wysokiej częstotliwości efekt ten jest wzmacniany, co bezpośrednio wpływa na wydajność całego systemu.

Niewłaściwy wybór złącza prowadzi do tłumienia sygnału
Wiele projektów pomija dopasowanie częstotliwości i wydajności złączy w początkowej fazie projektowania. Różne modele złączy RF mają zdefiniowane zakresy częstotliwości roboczych. Używanie interfejsu o niższych specyfikacjach w systemie wysokiej częstotliwości może łatwo prowadzić do zwiększonych strat wtrąceniowych, niedopasowania impedancji i lepszego odbicia sygnału. Co więcej, użycie interfejsu 75-omowego w systemie 50-omowym znacznie zwiększy utratę odbicia, co spowoduje gorszą jakość sygnału.

Utrata sygnału z powodu słabego kontaktu
Złącza RF to precyzyjne komponenty o niezwykle wysokich wymaganiach dotyczących stabilności styków. Jeśli złącze nie jest całkowicie włożone, złącze gwintowane nie jest dokręcone lub styk środkowy jest niestabilny, prowadzi to do zwiększonej rezystancji styku. Zwiększona rezystancja styku nie tylko zwiększa utratę sygnału, ale może również powodować przegrzanie i długoterminową degradację wydajności.

Umieszczenie i jakość materiału wpływają na transmisję sygnału
Wewnętrzny materiał przewodnika i pokrycie powierzchni złącza mają znaczący wpływ na transmisję sygnału. Wysokiej jakości złącza RF zazwyczaj wykorzystują miedź o wysokiej czystości i są pozłacane lub posrebrzane, aby zapewnić przewodność i odporność na utlenianie. Używanie gorszych produktów do platerowania może łatwo prowadzić do utleniania powierzchni, szorstkich powierzchni stykowych i zwiększonej rezystancji, co skutkuje coraz większymi stratami wtrąceniowymi w trakcie długotrwałego użytkowania.

Częstotliwość robocza przekracza zakres projektowy złącza
Każde złącze RF ma zdefiniowany maksymalny limit częstotliwości roboczej. Używanie złączy przekraczających częstotliwość projektową może prowadzić do niedopasowania impedancji, pogorszenia strat odbiciowych i zniekształceń sygnału. Jest to szczególnie prawdziwe w przypadku komunikacji 5G, zastosowań wykorzystujących fale milimetrowe i systemów testujących o wysokiej precyzji, gdzie wymagania dotyczące zakresu częstotliwości są jeszcze wyższe, co wymaga specyfikacji złączy ściśle odpowiadających wymaganiom systemowym.

Nieprawidłowe procesy instalacji powodują pogorszenie wydajności

Proces instalacji złączy RF bezpośrednio determinuje ostateczną wydajność sygnału. Typowe problemy obejmują przegrzanie podczas lutowania powodujące uszkodzenie izolacji, nieprawidłowe zaciśnięcie powodujące nieciągłość ekranowania oraz niestandardowe wymiary ściągania izolacji powodujące niewspółosiowość środkowego przewodu. Te pozornie drobne problemy mogą bezpośrednio zakłócić ciągłość impedancji, powodując dodatkową utratę sygnału.

2. Jak ustalić czy przyczyną jest osłabienie sygnału na złączu?
Podczas rzeczywistego debugowania można wymienić złącze na zweryfikowane, kwalifikowane do testów porównawczych. Jeśli sygnał znacznie się poprawi, można zidentyfikować źródło problemu. Analizator sieci może być również używany do testowania parametrów, takich jak tłumienność wtrąceniowa, tłumienność odbiciowa i VSWR, które bezpośrednio odzwierciedlają stan wydajności złącza. Co więcej, wizualna kontrola złącza pod kątem deformacji, utlenienia lub poluzowania jest również bardzo skuteczną metodą rozwiązywania problemów.
