Co to jest hermetycznie uszczelnione złącze i dlaczego jest to ważne

Szybka odpowiedź: co to jest hermetycznie zamknięte złącze

A hermetycznie uszczelnione złącze to złącze zbudowane z trwałego uszczelnienia typu szkło-metal lub ze spieku szklanego wokół styków, tworzącego gazoszczelną barierę, która zapobiega przedostawaniu się wilgoci, gazów i zanieczyszczeń do szczelnej obudowy. Ma to znaczenie w elektronice o wysokiej niezawodności, ponieważ systemy takie jak sprzęt lotniczy i kosmiczny, satelity, komunikacyjne stacje bazowe, elektronika podmorska i urządzenia medyczne często zależą od utrzymania stabilnej atmosfery wewnętrznej, a nawet bardzo mała droga wycieku może prowadzić do korozji, degradacji sygnału lub całkowitej awarii przez cały okres użytkowania produktu.

W centrum tej metody uszczelniania znajduje się Izolator ze spiekanego szkła RF , korpus izolacyjny ze stopionego szkła, który izoluje elektrycznie środkowy styk stykowy i tworzy fizyczne uszczelnienie względem zewnętrznej powłoki. W poniższych sekcjach opisano, jak to działa, gdzie jest stosowane i jak wypada w porównaniu ze standardowymi, niehermetycznymi złączami.

Hermetyczne złącze opiera się na uszczelce ze stopionego szkła lub ceramiki szklanej, a nie na uszczelce elastomerowej.
Uszczelniony izolator ze spiekanego szkła RF zapewnia zarówno izolację elektryczną, jak i gazoszczelne uszczelnienie w jednym elemencie.
Złącza hermetyczne są powszechnie stosowane w obudowach próżniowych, ciśnieniowych lub hermetycznych.
Standardoweoweowe złącza zazwyczaj opierają się na bardziej miękkich uszczelkach, które są bardziej odpowiednie do codziennych, nieekstremalnych środowisk.

Jak działa hermetycznie zamknięte złącze

W typowym hermetycznie zamkniętym złączu środkowy styk przechodzi przez izolator szklany lub szklano-ceramiczny, który jest wtapiany bezpośrednio w metalową osłonę za pomocą ciepła podczas produkcji. Gdy szkło stygnie, tworzy ciągłe, pozbawione pustych przestrzeni połączenie zarówno z trzpieniem, jak i otaczającym go metalowym korpusem, co często określa się jako uszczelnione złącze szkło-metal konstrukcja. W przeciwieństwie do uszczelek gumowych lub silikonowych, ta uszczelka ze stopionego szkła nie opiera się na ściskaniu ani elastyczności, aby utrzymać swoje uszczelnienie, co jest jednym z powodów, dla których uszczelnienia hermetyczne mają tendencję do wytrzymywania długich okresów użytkowania i dużych wahań temperatury.

Ponieważ szkło jest spiekane, czyli stapiane w kontrolowanej temperaturze, w gęstą, nieporowatą strukturę, powstały izolator jest odporny na przenikanie gazów i wilgoci znacznie skuteczniej niż typowa izolacja polimerowa stosowana w standardowych złączach. Ten proces spiekania jest również powodem, dla którego w branży często nazywa się ten element uszczelnionym izolatorem ze spiekanego szkła RF, gdy jest on stosowany specjalnie wewnątrz hermetycznych złączy koncentrycznych RF.

Podstawowe elementy mechanizmu uszczelniającego

Metalowa skorupa lub obudowa tworząca zewnętrzną granicę uszczelki
Środkowy styk stykowy przechodzący przez szklany izolator
Korpus ze stopionego szkła lub ceramiki szklano-ceramicznej łączący sworzeń z korpusem
Złącze spawane lub lutowane mocujące uszczelnioną wkładkę do korpusu złącza lub ściany obudowy

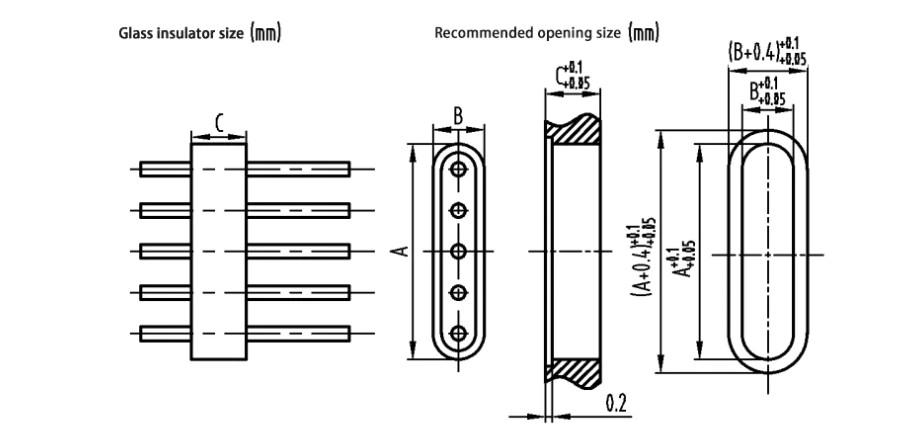

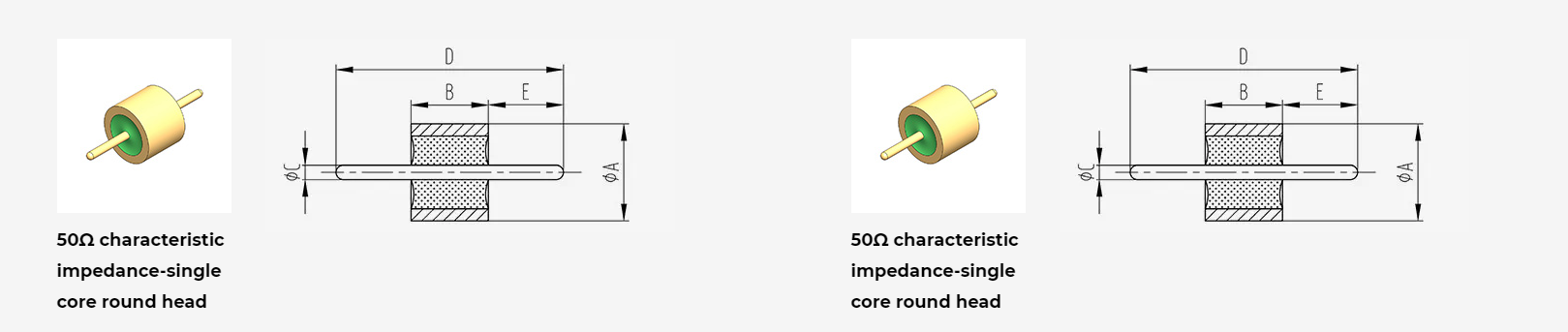

Co to jest uszczelniony izolator ze spiekanego szkła RF

An Izolator ze spiekanego szkła RF to element ze stopionego szkła wewnątrz hermetycznego złącza RF, który oddziela środkowy przewodnik od zewnętrznej powłoki, tworząc jednocześnie gazoszczelne uszczelnienie. Podczas produkcji proszek szklany lub wstępnie uformowane pierścienie szklane są umieszczane wokół środkowego sworznia wewnątrz osłony złącza, a następnie podgrzewane do momentu stopienia szkła i stopienia się zarówno z kołkiem, jak i obudową, tworząc po ochłodzeniu pojedynczą stałą strukturę izolacyjną i uszczelniającą.

Ponieważ element ten musi utrzymywać kontrolowany odstęp dielektryczny, aby zapewnić działanie częstotliwości radiowej, a jednocześnie posiadać hermetyczne uszczelnienie, czasami jest sprzedawany pod powiązanymi terminami, takimi jak szklane uszczelnione złącze RF izolacja lub po prostu szklana hermetyczna wstawka. Geometria izolatora, skład szkła i średnica kołka wpływają na kontrolę impedancji, dlatego też hermetyczne komponenty RF są zwykle projektowane i testowane jako dopasowany system elektryczny i mechaniczny, a nie jako oddzielne części.

Dlaczego szkło jest wybierane zamiast innych materiałów izolacyjnych

Szkło tworzy ciągłą, nieporowatą uszczelkę, gdy jest prawidłowo stopione z metalem
Szkło zachowuje stabilne właściwości dielektryczne w szerokim zakresie temperatur
Uszczelnienia szkło-metal nie opierają się na ściskaniu, więc są mniej podatne na relaksację uszczelnienia w miarę upływu czasu
Szkło spiekane zapewnia ścisłą kontrolę wymiarową niezbędną do zapewnienia stałej impedancji RF

Złącze hermetyczne i standardowe: tabela porównawcza funkcji

Poniższa tabela przedstawia ogólne różnice pomiędzy hermetycznie uszczelnionymi złączami a standardowymi, niehermetycznymi złączami. Rzeczywista wydajność zależy od konkretnego projektu, materiałów i testów przeprowadzonych przez producenta.

Ogólne porównanie typowych hermetycznie zamkniętych złączy i standardowych właściwości złączy.
Funkcja	Hermetycznie uszczelnione złącze	Złącze standardowe
Metoda uszczelniania	Uszczelnienie ze szkła topionego lub ceramiki szklano-ceramicznej	Uszczelka elastomerowa lub o-ring
Odporność na gaz i wilgoć	Bardzo wysoka, gazoszczelna uszczelka	Umiarkowane, zależy od stanu uszczelki
Kompatybilność próżniowa	Dobrze nadaje się do środowisk próżniowych	Ograniczone, uszczelnienie może ulec degradacji pod wpływem próżni
Zakres temperatur	Szerokie, stabilne w każdym skrajności	Węższy, ograniczony materiałem uszczelki
Typowe zastosowania	Przemysł lotniczy, satelity, urządzenia medyczne, stacje bazowe RF	Ogólna elektronika wewnętrzna i lekka zewnętrzna
Długoterminowa stabilność uszczelnienia	Ogólnie stabilny, bez relaksacji kompresyjnej	Może zmniejszać się wraz ze starzeniem się materiału uszczelki

Porównanie wydajności uszczelnienia

Poniższa tabela przedstawia względne, ilustracyjne porównanie hermetycznie uszczelnionych złączy ze standardowymi złączami w czterech powszechnie omawianych współczynnikach wydajności.

Hermetycznie uszczelnione złącza zwykle uzyskują wysokie wyniki we wszystkich czterech kategoriach, głównie dlatego, że uszczelnienie ze stopionego szkła nie zależy od ciągłego ściskania, aby zachować gazoszczelność. Złącza standardowe mogą nadal dobrze działać w zastosowaniach ogólnego przeznaczenia, ale ich skuteczność uszczelniania jest ściślej powiązana ze stanem uszczelki, momentem montażowym i narażeniem środowiska w czasie.

Wyjaśnienie struktury złącza hermetycznego

Poniższa ilustracja przedstawia ogólny układ konstrukcyjny typowego hermetycznie uszczelnionego złącza RF, pokazując, w jaki sposób zewnętrzna powłoka, szklana uszczelka i środkowy styk są ze sobą powiązane.

Odczytywanie układu złącza hermetycznego

W tym układzie metalowa skorupa tworzy zewnętrzną granicę uszczelnionego zespołu, podczas gdy uszczelka ze spieku szklanego znajduje się wewnątrz skorupy, łącząc się bezpośrednio zarówno z obudową, jak i środkowym sworzniem stykowym. Kołnierz montażowy umożliwia przyspawanie lub lutowanie złącza do ściany obudowy lub przegrody, a współpracujący koniec zapewnia interfejs RF do podłączenia zestawu kablowego. Jest to ten sam podstawowy układ, jaki zastosowano w a hermetyczne złącze przelotowe RF , gdzie celem jest przejście sygnału RF przez szczelną ścianę bez naruszania gazoszczelnej bariery.

Gdzie używane są hermetycznie uszczelnione złącza

Hermetycznie uszczelnione złącza pojawiają się najczęściej w systemach, w których wymagana jest kontrolowana atmosfera wewnętrzna, próżnia lub długi okres użytkowania bez nadzoru. Poniższy wykres kolumnowy ilustruje ogólny, niedokładny wzorzec użycia w typowych sektorach.

An Złącze hermetyczne RF jest często określany w systemach lotniczych i satelitarnych, gdzie komponenty muszą wytrzymać wibracje powstające podczas startu, wystawienie na działanie próżni i ekstremalne cykle termiczne bez awarii funkcjonalnej. Komunikacyjne stacje bazowe i infrastruktura RF również opierają się na hermetycznych złączach, aby chronić wrażliwe ścieżki RF przed wnikaniem wilgoci w szafkach zewnętrznych, podczas gdy sprzęt medyczny wykorzystuje podobne zasady uszczelniania, aby chronić wrażliwą elektronikę wewnątrz zamkniętych obudów. Systemy obronne oraz sprzęt podmorski lub naftowo-gazowy uzupełniają typowe obszary zastosowań, a oba zależą od długoterminowej integralności uszczelnień w wymagających środowiskach.

Kwestie dotyczące wydajności środowiskowej i niezawodności

Ekstremalne temperatury są jednym z najczęstszych czynników naprężających stosowanych do oceny skuteczności uszczelnienia złącza. Poniższy wykres liniowy pokazuje ogólną tendencję zmian właściwości uszczelniających w szerokim zakresie temperatur roboczych.

Hermetycznie uszczelnione złącze ma tendencję do utrzymywania stosunkowo stabilnej wydajności w szerokim zakresie temperatur roboczych, ponieważ uszczelnienie ze stopionego szkła nie jest zależne od powrotu sprężystości, tak jak ma to miejsce w przypadku gumowej uszczelki. Złącza standardowe mogą dobrze działać w umiarkowanych zakresach temperatur, ale często wykazują bardziej gwałtowny spadek właściwości uszczelniających w miarę zbliżania się warunków do ekstremalnych temperatur.

Porównanie wieloczynnikowe

Poniższy wykres radarowy zestawia jednocześnie kilka czynników niezawodności, porównując odporność na wilgoć, kompatybilność z próżnią, stabilność temperaturową, odporność na wibracje, długoterminową niezawodność i spójność sygnału RF.

W przypadku większości tych czynników hermetycznie uszczelnione złącza mają przewagę, szczególnie pod względem odporności na wilgoć, kompatybilności próżniowej i długoterminowej niezawodności. Złącza standardowe mogą być nadal rozsądnym wyborem w mniej wymagających środowiskach, w których dodatkowe uszczelnienie nie jest wymagane w danym zastosowaniu.

Przegląd procesu produkcyjnego

Chociaż dokładne etapy procesu różnią się w zależności od producenta i konstrukcji złącza, większość hermetycznych uszczelek szkło-metal przebiega podczas produkcji w zasadniczo podobnej kolejności.

Obudowa metalowa, sworzeń środkowy i materiał szklany są przygotowywane i czyszczone z zachowaniem wymaganych tolerancji.
Proszek szklany, preforma szklana lub pierścień szklany są umieszczane wokół trzpienia wewnątrz skorupy.
Zespół jest podgrzewany w kontrolowanym cyklu pieca, aż szkło stopi się zarówno z trzpieniem, jak i skorupą.
Zespół jest chłodzony w kontrolowanych warunkach, aby zmniejszyć naprężenia na styku szkła i metalu.
Uszczelniona wkładka jest testowana pod kątem hermetyczności, zwykle przy użyciu metody wykrywania wycieków helu, wraz z kontrolą działania elektrycznego i RF.
Gotowa wkładka hermetyczna jest spawana, lutowana lub w inny sposób integrowana z końcowym złączem lub obudową przelotową.

To ogólne podejście ma zastosowanie niezależnie od tego, czy produktem końcowym jest proste uszczelnione złącze typu szkło-metal do podstawowego przepustu, czy też bardziej złożone, niestandardowe złącze hermetyczne zaprojektowane dla określonego interfejsu RF i konfiguracji montażowej.

Jak wybrać hermetycznie uszczelnione złącze do swojej aplikacji

Poniższe kroki przedstawiają praktyczny sposób podejścia do wyboru złączy dla konkretnego systemu lub obudowy.

Zidentyfikuj środowisko pracy, w tym zakres temperatur, warunki ciśnienia i czy spodziewane jest narażenie na próżnię.
Potwierdź wymagania dotyczące wydajności radiowej lub elektrycznej, w tym impedancję, zakres częstotliwości i typ sygnału.
Sprawdź wymaganą konfigurację montażową, np. przepust w grodzi, montaż na panelu lub korpus złącza liniowego.
Omów z producentem liczbę styków, rozstaw styków i rozmiar obudowy, aby dopasować złącze do dostępnej przestrzeni.
Zapytaj o metody testowania hermetyczności stosowane podczas produkcji, takie jak wykrywanie wycieków helu, aby zrozumieć, w jaki sposób weryfikowana jest skuteczność uszczelnienia.
Zastanów się, czy potrzebny jest niestandardowy projekt złącza hermetycznego, aby pasował do istniejącej obudowy lub nietypowego interfejsu RF.

O firmie Ningbo Hanson Communication Technology Co., Ltd.

Ningbo Hanson Communication Technology Co., Ltd. jest firmą producent hermetycznie zamkniętych złączy z siedzibą w Chinach, specjalizująca się w produkcji, przetwarzaniu i handlu elementami komunikacyjnymi. Firma ma ponad 30-letnie doświadczenie w zakresie złączy koncentrycznych RF, adapterów i zespołów kabli, poparte własnym warsztatem obróbki skrawaniem, warsztatem galwanizacji i warsztatem montażowym, a także grupą uznanych dostawców.

Główne produkty obejmują złącza koncentryczne RF, adaptery, zespoły kabli wysokiej częstotliwości i zespoły kabli o niskiej intermodulacji, a także wyspecjalizowane możliwości producenta uszczelnionych izolatorów ze spiekanego szkła RF do zastosowań hermetycznych i przelotowych RF. Firma oferuje również usługi projektowania niestandardowych złączy hermetycznych, aby pomóc klientom spełnić określone wymagania dotyczące montażu, konfiguracji pinów i interfejsu RF. Produkty firmy Ningbo Hanson Communication Technology Co., Ltd. są wykorzystywane w przemyśle lotniczym, komunikacyjnych stacjach bazowych, sprzęcie medycznym i innych dziedzinach zaawansowanych technologii, przy wsparciu zespołu inżynierów skupionego na ciągłym doskonaleniu procesów.

Często zadawane pytania

Często zadawane pytania przez inżynierów i kupujących dotyczące hermetycznie uszczelnionych złączy.
P1: Co to jest hermetycznie zamknięte złącze Hermetycznie uszczelnione złącze to złącze zbudowane z uszczelnienia ze szkła topionego lub ceramiki szklanej wokół styków, tworzącego gazoszczelną barierę, która zapobiega przedostawaniu się wilgoci i gazu do szczelnej obudowy.	P2: Jak działa złącze hermetyczne Środkowy kołek przechodzi przez szklany izolator, który jest wtapiany w metalową osłonę podczas produkcji, tworząc solidne, nieporowate uszczelnienie, które nie opiera się na ściskaniu, aby zachować gazoszczelność.
P3: Do czego służą złącza hermetyczne Są stosowane w zastosowaniach wymagających kontrolowanej atmosfery wewnętrznej lub długoterminowej integralności uszczelnienia, w tym w systemach lotniczych, satelitach, komunikacyjnych stacjach bazowych i sprzęcie medycznym.	P4: Dlaczego warto używać szklanych złączy uszczelnionych? Złącza uszczelnione szkłem są bardziej odporne na przenikanie wilgoci i gazu niż konstrukcje oparte na uszczelkach i mają tendencję do utrzymywania stabilnej wydajności w szerokim zakresie temperatur.
P5: Co to jest technologia uszczelniania szkła z metalem Uszczelnianie szkło-metal to proces produkcyjny, podczas którego szkło jest stapiane pod wpływem ciepła bezpośrednio z metalowym sworzniem i skorupą, tworząc trwałe, gazoszczelne uszczelnienie izolacyjne.	P6: Co to jest hermetyczne uszczelnienie RF Hermetyczne uszczelnienie RF odnosi się do uszczelnienia szkła z metalem stosowanego specjalnie w złączach koncentrycznych RF, gdzie uszczelniony izolator musi również utrzymywać kontrolowaną impedancję, aby zapewnić jakość sygnału.
P7: Różnica między złączami hermetycznymi i standardowymi W złączu hermetycznym zastosowano uszczelkę ze stopionego szkła, zapewniającą gazoszczelność, natomiast w złączu standardowym zazwyczaj zastosowano uszczelkę elastomerową, która jest bardziej odpowiednia do zastosowań ogólnych.	P8: Jak produkowane są hermetyczne przepusty Hermetyczne przepusty wykonuje się poprzez stapianie szkła wokół środkowego sworznia w metalowej obudowie w kontrolowanym cieple, a następnie testowanie gotowej części pod kątem hermetyczności i parametrów elektrycznych.
