Adapter RF a złącze RF: jaka jest różnica?
2026.07.30
Wiadomości branżowe
Adapter RF vs złącze RF: podstawowa różnica
Złącze RF kończy kabel lub port sprzętu, aby zakończyć ścieżkę sygnału, natomiast złącze RF Adapter koncentryczny RF łączy dwa złącza różnych typów, płci i standardów interfejsów bez przebiegania między nimi kabla. Krótko mówiąc, złącze kończy ścieżkę sygnału, a adapter koncentryczny niweluje niedopasowanie między dwoma istniejącymi złączami.
To rozróżnienie ma największe znaczenie, gdy projekt obejmuje sprzęt mieszany. Stanowisko testowe może wykorzystywać porty SMA w sprzęcie pomiarowym w połączeniu z okablowaniem typu N w testowanym urządzeniu, a adapter koncentryczny RF zamyka tę lukę bez konieczności przebudowy któregokolwiek kabla. Złącza natomiast dobierane są na etapie projektowania tak, aby od początku pasowały do konkretnego kabla, portu czy sposobu montażu.
Przykładowy wskaźnik wykorzystania na 100 we wszystkich popularnych sektorach, które opierają się na koncentrycznych adapterach i złączach RF
Co robi złącze RF w ścieżce sygnału
Złącze RF podłącza się do końca kabla lub bezpośrednio do portu urządzenia, tworząc fizyczne i elektryczne połączenie, które utrzymuje sygnał w ruchu przy minimalnych stratach. Typowe serie obejmują BNC, TNK, typ N, SMA i 7/16 DIN, każda zbudowana wokół określonego rozmiaru styków, wzoru gwintu i impedancji, takiej jak szeroko stosowany standard adaptera koncentrycznego RF 50 omów, spotykany w większości sprzętu komunikacyjnego i testowego.
Dlaczego serie złączy nie są wymienne
Każda seria złączy jest zbudowana zgodnie ze stałą specyfikacją mechaniczną i elektryczną, co oznacza, że port SMA nie może współpracować bezpośrednio z końcem kabla typu N bez adaptera pomiędzy nimi. Zakres częstotliwości jest jedną z najbardziej wyraźnych różnic między seriami, ponieważ mniejsza geometria pinów zazwyczaj obsługuje sygnały o wyższej częstotliwości przy mniejszych stratach.
Przybliżony górny zakres częstotliwości w gigahercach dla popularnych serii złączy stosowanych w systemach RF

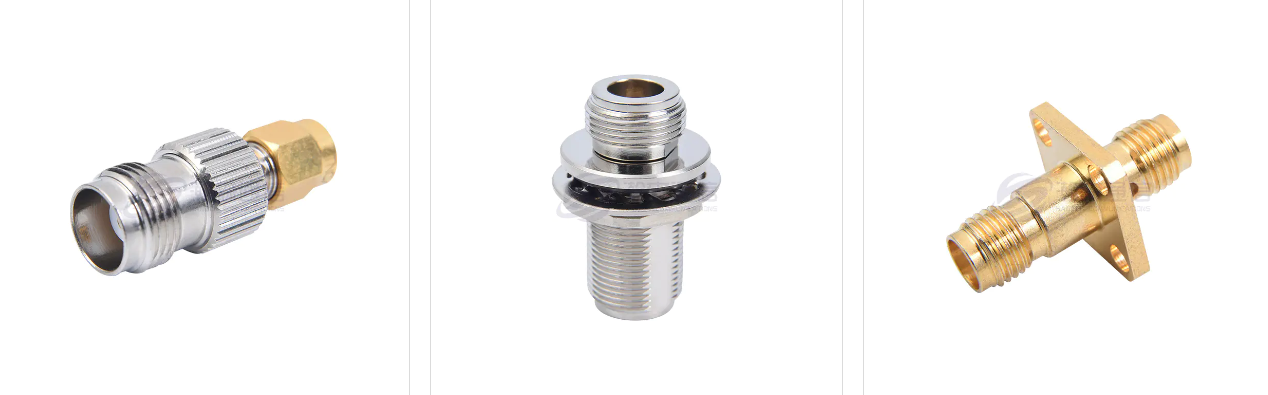

Co adapter koncentryczny RF robi inaczej
Adapter koncentryczny RF to krótki, pozbawiony kabli element przeznaczony do łączenia dwóch niedopasowanych interfejsów złączy. Może przekształcić jedną serię złączy w inną, zmienić płeć z męskiej na żeńską lub zmienić prosty interfejs na format montażu pod kątem prostym lub kołnierzowym. Ponieważ adapter koncentryczny nie jest wyposażony we własny kabel, jest zazwyczaj najszybszym sposobem na rozwiązanie problemu niezgodności interfejsu wykrytego podczas instalacji lub testowania.
Typowe konfiguracje adapterów
- Adaptery konwersji szeregowej, które zmieniają jeden standard złącza na inny, taki jak typ N na SMA
- Adaptery zmiany płci, które zmieniają płeć męską na żeńską lub żeńską na żeńską dla danej serii
- Adaptery kątowe, które przekierowują prowadzenie kabli w ciasnych obudowach sprzętu
- Adaptery koncentryczne do montażu kołnierzowego, przykręcane bezpośrednio do panelu urządzenia w celu uzyskania stałego punktu połączenia
Nabywcy pracujący na liniach zasilających anteny często wybierają adapter koncentryczny RF do systemów antenowych, w których stałe połączenie panelowe musi spełniać oddzielny standard kablowy, podczas gdy środowiska laboratoryjne często wymagają adaptera RF do sprzętu do testowania mikrofal, gdzie liczy się zarówno precyzja, jak i niska tłumienność wtrąceniowa.
Konfiguracje i zastosowania adaptera koncentrycznego RF męskiego na żeńskiego
Rodzaj złącza odnosi się do tego, czy złącze ma odsłonięty środkowy styk, zwany męskim, czy gniazdo odbiorcze, zwane żeńskim. A Adapter koncentryczny RF męski na żeński odwraca płeć na jednym końcu połączenia bez konieczności stosowania nowego kabla, co czyni go jednym z najbardziej poszukiwanych typów adapterów podczas prac instalacyjnych i naprawczych.
Kiedy adapter zmiany płci rozwiązuje problem niedopasowania
Taka konfiguracja pojawia się najczęściej, gdy oba kable zakończone są złączami męskimi i wymagają bezpośredniego połączenia, lub gdy rodzaj kabla nie odpowiada portowi urządzenia, do którego ma być podłączony. Zamiast wymieniać zestaw kabli, technik może włożyć mały adapter i wykonać połączenie na miejscu.
| Sformatuj | Zmiana interfejsu | Typowe zastosowanie |
|---|---|---|
| Prosto z mężczyzny na kobietę | Ta sama seria, tylko płeć | Łączenie dwóch kabli zakończonych męsko |
| Kąt prosty męski na żeński | Ta sama seria, płeć i kąt | Ciasne obudowy z ograniczonym prześwitem kablowym |
| Seria krzyżowa z męskiego na żeńskiego | Seria i płeć łącznie | Sprzęt mieszany opiera się na różnych standardach |
Aby porównać różnicę między adapterem koncentrycznym RF a złączem i pełnym zestawem kabli pod względem praktycznych właściwości, poniższy wykres radarowy przedstawia wszystkie trzy parametry pod względem ciągłości ścieżki sygnału, elastyczności interfejsu, prostoty instalacji, trwałości mechanicznej i pokrycia zakresu częstotliwości.
Skala porównawcza od zera do dziesięciu dla złącza RF, adaptera koncentrycznego RF i zestawu kabli według typowych priorytetów
Adapter kołnierzowy z 4 otworami: zastosowania do montażu panelowego
A Adapter kołnierzowy z 4 otworami wykorzystuje cztery otwory montażowe rozmieszczone wokół korpusu złącza, dzięki czemu można je przykręcić bezpośrednio do panelu urządzenia lub przegrody. Tworzy to stały, odporny na wibracje punkt połączenia, a nie swobodnie pływające złącze kablowe, co ma znaczenie w sprzęcie narażonym na regularny ruch, zmiany temperatury lub ekspozycję na zewnątrz.
Gdzie zwykle używany jest ten styl mocowania
W sprzęcie stacji bazowych, panelach lotniczych i stojakach na sprzęt testowy powszechnie stosuje się adapter kołnierzowy z 4 otworami, ponieważ układ śrub utrzymuje złącze w jednej linii w przypadku powtarzających się cykli podłączania i odłączania kabli. Rozstaw śrub jest ujednolicony w ramach danej serii złączy, dzięki czemu można zaplanować wycięcia w panelach, zanim sprzęt dotrze na miejsce. Ten typ kołnierza często łączy się z interfejsami typu N i 7/16 DIN w stacjach bazowych oraz z interfejsami SMA lub TNC w mniejszych panelach testowych i pomiarowych.
Planowanie wycięcia w panelu wokół adaptera kołnierzowego
Grubość panelu i rozstaw otworów na śruby muszą być zgodne ze specyfikacją kołnierza przed montażem, ponieważ niedopasowane wycięcie może spowodować, że złącze będzie ustawione pod kątem lub nie będzie w stanie całkowicie przylegać do powierzchni panelu. Potwierdzenie tych wymiarów u dostawcy przed docięciem panelu pozwala uniknąć późniejszych poprawek w harmonogramie instalacji.
Porównanie adapterów koncentrycznych RF, złączy RF i zestawów kabli
Te trzy elementy często są łączone w grupy, chociaż każdy z nich odgrywa odrębną rolę w ścieżce sygnału. Poniższa tabela przedstawia ich podstawową funkcję i typowy przypadek użycia.
| Komponent | Funkcja podstawowa | Typowy przypadek użycia | Wymagany kabel |
|---|---|---|---|
| Złącze RF | Kończy kabel lub port, aby zakończyć ścieżkę sygnału | Końcówki kablowe, porty sprzętowe, zaciski antenowe | Dołączone bezpośrednio |
| Adapter koncentryczny RF | Łączy dwa niedopasowane typy złączy bez kabla | Konwersja interfejsu pomiędzy różnymi standardami | Nie |
| Zespół kabla | Przenosi sygnał pomiędzy dwoma oddzielnymi punktami | Biegi długodystansowe i połączenia ze stacjami bazowymi | Tak |
Jak wybrać między adapterem a złączem dla projektu
Większość decyzji dotyczących zaopatrzenia sprowadza się do tego, czy niezgodność interfejsu już istnieje, czy też system jest projektowany od podstaw. Poniższe punkty pomogą oddzielić te dwie sytuacje.
- Jeśli kabel jest już zakończony jednym złączem, a sprzęt korzysta z innego, adapter koncentryczny RF bezpośrednio zamyka tę przerwę
- Jeśli budowany jest nowy zestaw kabli, należy od początku dobrać złącze tak, aby pasowało do portu urządzenia
- W przypadku sprzętu montowanego na panelu adapter kołnierzowy z 4 otworami utrzymuje interfejs na stałym miejscu, podczas gdy kable można zdemontować
- W przypadku prac wymagających wysokiej częstotliwości, takich jak adaptery RF o wysokiej częstotliwości, dopasowanie impedancji i serii złączy ma większe znaczenie niż w przypadku konfiguracji testowych o niższej częstotliwości
Częstotliwość i impedancja nadal są na pierwszym miejscu
Niezależnie od tego, czy komponent jest adapterem, czy złączem, punktem wyjścia dla każdego wyboru pozostaje impedancja i częstotliwość znamionowa. Większość systemów komunikacyjnych i testowych standaryzuje impedancję 50 omów, więc potwierdzenie, że adapter RF do sprzętu do testowania mikrofal lub adapter RF do sprzętu komunikacyjnego 5G pasuje do impedancji reszty systemu, pozwala uniknąć problemów z odbiciami i utratą sygnału na późniejszym etapie konfiguracji.
Pozyskiwanie adaptera koncentrycznego RF od producenta
Kupujący współpracujący z dostawcą adapterów koncentrycznych RF zazwyczaj szukają spójnych serii złączy, elastycznych konfiguracji pod względem płci i montażu oraz wsparcia dla kompilacji specyficznych dla projektu. Zaopatrywanie się u producenta niestandardowych adapterów koncentrycznych RF staje się szczególnie przydatne, gdy projekt wymaga konfiguracji wykraczającej poza standardowe wykazy katalogowe, takiej jak określony wzór śrub kołnierza lub rzadka konwersja seryjna.
Ningbo Hanson Communication Technology Co., Ltd. to chiński producent adapterów koncentrycznych RF męskich na żeńskie i hurtownia 4-otworowych adapterów kołnierzowych, z ponad 30-letnim doświadczeniem w produkcji złączy koncentrycznych RF, adapterów i zespołów kabli. Firma posiada własny warsztat obróbczy, galwanizernię i montaż, wspierany przez sieć stabilnych dostawców. Podstawowe produkty obejmują złącza koncentryczne RF, adaptery, zespoły kabli wysokiej częstotliwości i zespoły kabli o niskiej intermodulacji, a także konstrukcje dostosowane do specyficznych wymagań projektu. Produkty te służą między innymi do zastosowań w przemyśle lotniczym, komunikacyjnych stacjach bazowych i sprzęcie medycznym.
Zapotrzebowanie na adaptery koncentryczne RF zwykle śledzi rozwój sieci, a nie utrzymuje się na stałym poziomie przez cały rok, szczególnie w okolicach cykli wdrażania infrastruktury 5G. Poniższy wykres liniowy odzwierciedla ogólny wzorzec popytu w oparciu o typowy przepływ zamówień powiązany z niedawną działalnością związaną z rozbudową sieci.
Wskaźnik względnego popytu na przestrzeni dwunastu miesięcy odzwierciedlający ogólny wzorzec związany z działalnością w zakresie wdrażania sieci
Praktyczne uwagi przy zakupie niestandardowych adapterów koncentrycznych RF
Kilka kontroli ułatwia podejmowanie decyzji dotyczących zaopatrzenia, niezależnie od tego, czy zamówienie dotyczy pojedynczej konfiguracji, czy stałego ustalenia dotyczącego dostaw.
1
Sprawdź dokładną serię złączy po obu stronach interfejsu, ponieważ wizualnie podobne złącza z różnych serii rzadko są kompatybilne bez adaptera.
2
Dopasuj impedancję na całej ścieżce sygnału, utrzymując 50-omowy adapter koncentryczny RF w połączeniu ze sprzętem zbudowanym według tego samego standardu.
3
Określ wyraźnie płeć i styl montażu, szczególnie w przypadku zamówienia adaptera kołnierzowego z 4 otworami, w którym zarówno wzór śrub, jak i grubość panelu mają wpływ na dopasowanie.
4
Podaj z góry zamierzony zakres częstotliwości, ponieważ komponenty przystosowane do pracy z niższą częstotliwością mogą nie działać dobrze w zastosowaniach adapterów RF o wysokiej częstotliwości.
Współpraca z dostawcą przy kompilacjach niestandardowych
Udostępnianie rysunków, próbek referencyjnych lub istniejących numerów części złączy na wczesnym etapie procesu zaopatrzenia pomaga producentowi potwierdzić zgodność przed rozpoczęciem produkcji, co zmniejsza ryzyko pojawienia się niedopasowanej konfiguracji na miejscu.
Często zadawane pytania
Jaka jest różnica między adapterem RF a złączem RF
Adapter koncentryczny RF łączy dwa niedopasowane złącza bez kabla, podczas gdy złącze RF kończy kabel lub port, aby zakończyć ścieżkę sygnału.
Do czego służy adapter koncentryczny RF męski na żeński
Adapter koncentryczny RF z męskiego na żeńskiego odwraca płeć złącza na jednym końcu połączenia, umożliwiając połączenie dwóch kabli zakończonych męsko bez konieczności tworzenia nowego zestawu kabli.
Do czego służy 4-otworowy adapter kołnierzowy
Adapter kołnierzowy z 4 otworami przykręca się do panelu urządzenia za pomocą czterech otworów montażowych, tworząc stały punkt połączenia dla stacji bazowych i konstrukcji sprzętu testowego.
Czy adaptery koncentryczne RF można dostosować do konkretnych zastosowań?
Producent niestandardowego adaptera koncentrycznego RF może zazwyczaj dostosować serię, płeć i styl montażu na podstawie rysunków projektowych lub próbek referencyjnych.
Jakie ilości zamówień zazwyczaj obsługują producenci adapterów koncentrycznych RF
Współpracując z producentem adapterów RF, na którym polegają nabywcy w Chinach, ilości zamówień są często dostosowywane w oparciu o złożoność części i dostępność materiałów dla każdej konfiguracji.
W jaki sposób producenci sprawdzają jakość adaptera koncentrycznego RF przed wysyłką
Kontrole zazwyczaj obejmują kontrolę przychodzących materiałów, kontrole produkcji w trakcie procesu i końcowy etap kontroli przed zapakowaniem części do wysyłki.
