Jak wybrać pomiędzy adapterami SMA, BNC, N, TNC i MMCX?

Szybka odpowiedź: które Adapter RF wybrać dla swojej aplikacji

Krótka odpowiedź jest następująca: wybór złącza sprowadza się do zakresu częstotliwości, mocy, szybkości sprzęgania i dostępnej przestrzeni panelu . SMA nadaje się do testów i pomiarów ogólnego przeznaczenia do 18 GHz, BNC pasuje do szybkozłącza na stanowisku testowym niskiej częstotliwości i do pracy z sygnałem wideo, typ N przeznaczony jest do pracy na zewnątrz i w stacji bazowej o dużej mocy, TNK dodaje odporne na wibracje sprzęgło gwintowane do platform mobilnych i lotniczych, a MMCX obsługuje kompaktowe połączenia wewnętrzne tam, gdzie przestrzeń na płytce jest ograniczona.

Adapter koncentryczny RF wypełnia lukę, gdy dwa urządzenia lub dwa zestawy kabli korzystają z różnych rodzin złączy, różnych typów lub różnych stylów montażu. Zamiast wymieniać zespół kabla lub instrument ze złączem, pojedynczy adapter przywraca kompatybilność w ciągu kilku sekund. W poniższych sekcjach opisano działanie każdej rodziny złączy, sposób typowego stosowania przejściówki koncentrycznej RF z męskiego na żeńskie oraz miejsca, w których 4-otworowy adapter kołnierzowy pasuje do konstrukcji do montażu panelowego.

Co za Adapter koncentryczny RF Właściwie tak

Adapter koncentryczny RF to krótki, sztywny korpus złącza używany do łączenia dwóch interfejsów koncentrycznych, które w przeciwnym razie nie łączyłyby się bezpośrednio. Może zmienić rodzaj złącza, zmienić rodzinę złączy, zmienić interfejs impedancji lub po prostu rozszerzyć orientację złącza z prostego na kąt prosty. Ponieważ ścieżka sygnału przez adapter jest wyjątkowo krótka, dobrze wykonany adapter powoduje jedynie niewielką, przewidywalną ilość strat wtrąceniowych i odbić w porównaniu z użyciem całkowicie zamiennego kabla.

Adapter koncentryczny RF z męską na żeńską końcówką jest najczęstszym rozwiązaniem, po które inżynierowie konfiguracyjni sięgają na stole warsztatowym lub w zestawie terenowym, ponieważ umożliwia podłączenie kabla z końcówką męską do innego urządzenia z końcówką męską lub umożliwia podłączenie kabla z końcówką żeńską do żeńskiego gniazda grodziowego bez konieczności tworzenia niestandardowego zestawu kabli na zamówienie. Zmieniacze płci, konwertery rodzinne i adaptery kątowe stanowią razem większość adapterów używanych w laboratoriach testowych, instalacjach telekomunikacyjnych i liniach produkcyjnych.

Porównanie rodzin złączy SMA, BNC, N, TNK i MMCX

Każda rodzina złączy została zaprojektowana w oparciu o inną równowagę pokrycia częstotliwości, rozmiaru fizycznego i metody łączenia. Poniższa tabela podsumowuje praktyczne różnice, jakie inżynierowie biorą pod uwagę przy wyborze złącza lub adaptera koncentrycznego RF pomiędzy rodzinami.

Rysunek 1: Powszechnie przytaczane wartości znamionowe górnej częstotliwości dla standardowych złączy klasy komercyjnej. Precyzyjne wersje interfejsów N i SMA mogą być dalej rozszerzane.

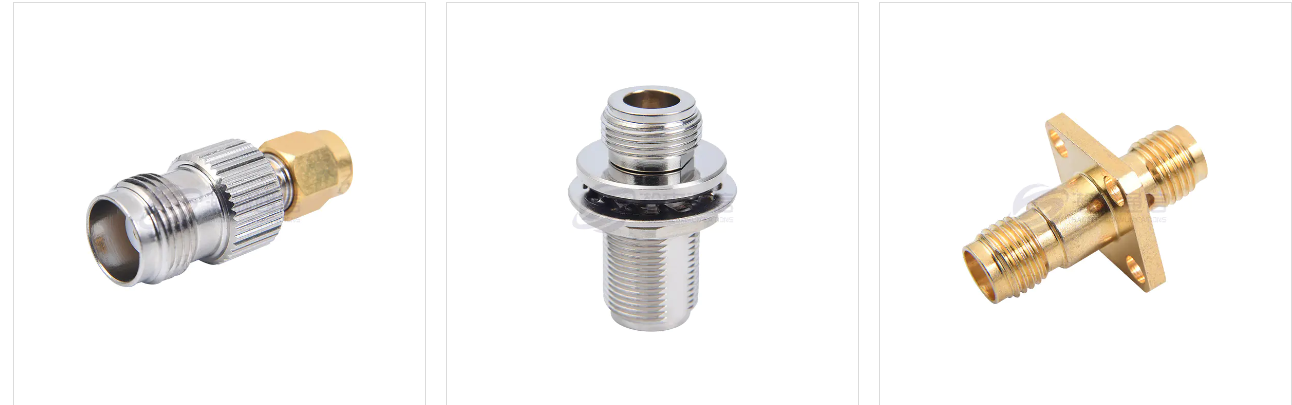

Typowe konwersje adapterów koncentrycznych RF z męskiego na żeńskie

Większość zestawów terenowych i szuflad laboratoryjnych zawiera podstawowy zestaw adapterów konwersyjnych, które pokrywają większość sytuacji niedopasowania. Wiedza o tym, która kombinacja rozwiązuje dany problem, pozwala zaoszczędzić czas, gdy kabel nie będzie pasował do portu instrumentu.

Adapter żeński SMA na męski SMA

Jest to czysta zmiana płci w tej samej rodzinie złączy, stosowana zawsze, gdy trzeba połączyć dwa kable z końcówkami męskimi lub gdy gniazdo żeńskie musi mieć interfejs męski. Jest to jeden z najczęściej dostępnych adapterów w każdej konfiguracji testowej opartej na SMA.

Adapter SMA na BNC

Adapter SMA na BNC umożliwia bezpośrednie podłączenie małego gwintowanego kabla SMA do sprzętu laboratoryjnego wyposażonego w porty bagnetowe BNC, co jest częstą potrzebą podczas przenoszenia testowanego modułu bezprzewodowego lub anteny na instrumenty laboratoryjne ogólnego przeznaczenia.

Adapter SMA na N

Adapter SMA na N łączy kompaktowy sprzęt z końcówką SMA z liniami zasilającymi anteny typu N lub sprzętem stacji bazowej, co jest częstym wymogiem podczas podłączania ręcznego lub stacjonarnego sprzętu testowego do infrastruktury zewnętrznej.

Adapter SMA na TNC

Adapter SMA na TNC jest przydatny, gdy urządzenie z gwintowanym portem TNC, często wybierane ze względu na jego odporność na wibracje w pojazdach lub platformach powietrznych, wymaga połączenia z kablami lub modułami testowymi zakończonymi SMA.

Adapter SMA na MMCX

Adapter SMA na MMCX łączy kompaktowe wewnętrzne pigtaile MMCX, powszechne w modułach GPS i bezprzewodowych, z zewnętrznymi antenami zakończonymi SMA lub kablami testowymi bez konieczności ponownego lutowania złącza modułu.

Wydajność częstotliwościowa i zachowanie przy tłumieniu wtrąceniowym

Każdy adapter włożony do ścieżki sygnałowej dodaje niewielką ilość tłumienności wtrąceniowej, która zazwyczaj wzrasta wraz ze wzrostem częstotliwości. Dobrze wykonany, precyzyjny adapter zazwyczaj dodaje znacznie poniżej pół decybeli strat, nawet w pobliżu znamionowej górnej częstotliwości , ale dokładna liczba zależy w dużym stopniu od geometrii złącza, jakości poszycia i mechanicznego dopasowania pomiędzy współpracującymi częściami.

Rysunek 2: Ogólny trend odniesienia dla tłumienności wtrąceniowej rosnącej wraz z częstotliwością w typowym precyzyjnym adapterze koncentrycznym RF.

Straty odbiciowe mają podobny wzór, ponieważ nieciągłości impedancji na współpracującym interfejsie stają się proporcjonalnie bardziej znaczące w miarę skracania się długości fali. Jest to jeden z powodów, dla których złącza precyzyjne charakteryzują się mniejszymi tolerancjami mechanicznymi niż części klasy komercyjnej o tej samej częstotliwości nominalnej.

Różnice w obsłudze zasilania w zależności od typu złącza

Rozmiar fizyczny wpływa na obsługę mocy prawie w takim samym stopniu, jak na zakres częstotliwości, dlatego też największe złącze w tym porównaniu, typu N, ma również najwyższą typową moc znamionową. Średnica środkowego pinu i odstęp dielektryczny określają, ile prądu i napięcia może wytrzymać interfejs, zanim zacznie się nagrzewać lub wyładowywać łuk.

Rysunek 3: Ogólne wartości mocy odniesienia w stałym punkcie niskiej częstotliwości. Rzeczywiste wartości znamionowe spadają wraz ze wzrostem częstotliwości i różnią się w zależności od projektu części.

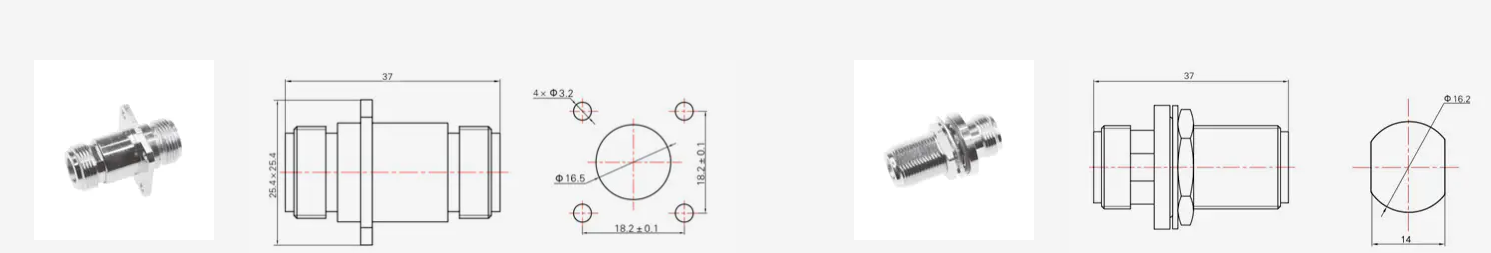

Montaż adaptera kołnierzowego z 4 otworami i zastosowania panelowe

Adapter kołnierzowy z 4 otworami to adapter do montażu panelowego lub przegrodowego zbudowany wokół kwadratowego lub prostokątnego kołnierza z czterema otworami na śruby, a nie zwykłej nakrętki gwintowanej. Ten sposób montażu zapewnia bezpieczny, odporny na wibracje punkt mocowania, gdy złącze musi przejść przez ścianę obudowy sprzętu, szafę stacji bazowej lub przegrodę samolotu.

Dlaczego inżynierowie wybierają mocowanie kołnierzowe zamiast nakrętki grodziowej

Złącze typu nakrętki grodziowej opiera się na pojedynczym gwincie centralnym i nakrętce zabezpieczającej, która dobrze sprawdza się w przypadku obudów ogólnych, ale może się lekko obracać w przypadku powtarzających się cykli łączenia. Adapter kołnierzowy z 4 otworami rozkłada obciążenie mechaniczne na cztery elementy złączne, utrzymując korpus złącza nieruchomo na miejscu i zmniejszając obciążenie styku wewnętrznego podczas powtarzających się cykli podłączania i odłączania kabla.

Typowe zastosowania montażu kołnierzowego

• Panele przepustowe stacji bazowej i szafy wzmacniającej
• Sprzęt do testowania złączy panelu przedniego i tylnego
• Połączenia grodziowe obudów lotniczych i obronnych
• Obudowy urządzeń medycznych wymagające stałego, nieobrotowego portu

Style kołnierzy są dostępne w większości rodzin złączy, dlatego 4-otworowy adapter kołnierzowy można określić jako interfejsy SMA, typu N lub TNC, w zależności od wymagań częstotliwości i mocy obsługiwanego panelu.

Porównanie typu SMA, BNC i N pod kątem praktycznych czynników wyboru

Kiedy sam zakres częstotliwości nie rozstrzyga decyzji, inżynierowie często porównują prędkość połączenia, trwałość mechaniczną i dostępną przestrzeń montażową. Poniższe porównanie przedstawia typ SMA, BNC i N w oparciu o pięć praktycznych czynników w ogólnej skali odniesienia.

Rysunek 4: Względne porównanie pięciu praktycznych czynników na ogólnej pięciopunktowej skali odniesienia dla inżynierii.

BNC osiąga dobre wyniki w zakresie szybkości połączenia dzięki szybkiemu blokowaniu bagnetowemu, które pasuje do sprzętu często podłączanego i odłączanego na stole warsztatowym. Typ N zamienia tę prędkość połączenia na rzecz wyższej mocy i większej odporności na wibracje, dlatego pozostaje standardowym wyborem dla linii zasilających anteny zewnętrzne. SMA znajduje się pomiędzy, oferując szeroki zakres częstotliwości i kompaktowe wymiary kosztem niższej mocy.

Zagadnienia dotyczące materiału, poszycia i pasywnej intermodulacji

Materiał korpusu złącza i jakość poszycia bezpośrednio wpływają zarówno na trwałość mechaniczną, jak i parametry elektryczne. Mosiężne korpusy ze złotymi lub posrebrzanymi stykami środkowymi pozostają powszechnym wyborem w przypadku adapterów SMA, typu N i TNC, ponieważ złocenie jest odporne na utlenianie na powierzchni styku, a mosiądz zapewnia stabilną podstawę dla powtarzających się cykli gwintowania.

W zastosowaniach telekomunikacyjnych stacji bazowych i przemienników, wydajność pasywnej intermodulacji staje się szczególnym problemem, ponieważ słabe połączenie mechaniczne lub niespójne pokrycie może generować niepożądane produkty intermodulacji, które zakłócają sąsiednie kanały. Producenci obsługujący ten sektor zazwyczaj testują gotowe adaptery na pasywnym analizatorze intermodulacji wraz ze standardowymi testami analizatora sieci przed wysyłką części do klienta.

Korpusy ze stali nierdzewnej i mosiądzu

Korpusy ze stali nierdzewnej zwiększają odporność na korozję w zastosowaniach przybrzeżnych lub morskich oraz w zewnętrznych stacjach bazowych narażonych na działanie wilgoci i słonego powietrza, natomiast korpusy z mosiądzu pozostają standardowym wyborem w ogólnych środowiskach wewnętrznych i laboratoryjnych, gdzie waga i koszty obróbki liczą się bardziej niż ekstremalna odporność na korozję.

Współpraca z producentem lub dostawcą adaptera RF

Wybór producenta adaptera RF wymaga sprawdzenia nie tylko numeru części w arkuszu danych. Możliwości testowania, spójność powłoki i możliwość obsługi niestandardowych żądań adapterów RF wpływają na to, jak niezawodnie dostawca może spełnić wymagania dotyczące częstotliwości, mocy i montażu określonego projektu.

Ningbo Hanson Communication Technology Co., Ltd. to jeden z przykładów fabryki adapterów RF, która zamiast zlecać etapy produkcji oddzielnym dostawcom, prowadzi własne warsztaty obróbki, galwanizacji i montażu. Firma koncentruje się na złączach koncentrycznych RF, adapterach, zespołach kabli wysokiej częstotliwości i zespołach kabli o niskiej intermodulacji oraz współpracuje z siecią stabilnych dostawców w celu wspierania własnej produkcji. Produkty tego producenta są powszechnie stosowane w komunikacyjnych stacjach bazowych, sprzęcie lotniczym i obudowach urządzeń medycznych, czyli w sektorach, w których spójne parametry elektryczne każdej dostarczanej części są równie ważne jak dopasowanie mechaniczne.

Oceniając dostawcę adaptera RF, inżynierowie zazwyczaj pytają, czy fabryka może obsługiwać programy OEM adapterów RF zbudowane na podstawie konkretnego rysunku lub próbki, czy dostępny jest wewnętrzny sprzęt testowy, taki jak analizator sieci lub pasywny tester intermodulacji do weryfikacji gotowej części oraz w jaki sposób dostawca obsługuje zamówienia na niestandardowe adaptery RF, które nie mieszczą się w standardowej konfiguracji katalogowej. Producent prowadzący własne warsztaty obróbki i galwanizacji jest na ogół lepiej przygotowany do utrzymywania wąskich tolerancji w całym cyklu produkcyjnym niż producent, który całkowicie opiera się na obróbce zewnętrznej.

Najlepsze praktyki dotyczące instalacji i dokręcania adapterów koncentrycznych RF

Prawidłowa technika instalacji chroni zarówno jakość sygnału, jak i żywotność złącza, a większość przedwczesnego zużycia złączy wynika z pominięcia jednego z poniższych kroków podczas montażu.

1. Przed podłączeniem adaptera sprawdź złącze współpracujące pod kątem zabrudzeń, wilgoci lub uszkodzonych gwintów.
2. Wyrównaj złącze przed gwintowaniem, aby uniknąć krzyżowego gwintowania nakrętki łączącej.
3. Najpierw ręcznie dokręć złącza gwintowane, a następnie zastosuj skalibrowany klucz dynamometryczny, jeśli typ złącza określa wartość momentu obrotowego.
4. Unikaj skręcania samego kabla podczas dokręcania, ponieważ moment obrotowy powinien być przenoszony przez nakrętkę łączącą, a nie przez płaszcz kabla.
5. W przypadku instalacji stacjonarnych podtrzymaj ciężar kabla w pobliżu złącza, aby uniknąć ciągłego obciążenia mechanicznego interfejsu.
6. Nieużywane adaptery należy przechowywać z nasadkami ochronnymi, aby powierzchnie stykowe były wolne od kurzu i wilgoci.

Złącza bagnetowe, takie jak BNC, wymagają jedynie ruchu pchania i obracania o ćwierć obrotu, a wymuszenie dokręcania gwintu na interfejsie bagnetowym może raczej uszkodzić szczeliny blokujące niż poprawić połączenie.

Często zadawane pytania

• P1: Co to jest adapter koncentryczny RF

  Odp.: Jest to krótki korpus złącza używany do łączenia dwóch interfejsów koncentrycznych różniących się płcią, rodzajem złączy lub orientacją, umożliwiający łączenie niedopasowanych kabli i sprzętu bez niestandardowego zestawu kabli.

• P2: Do czego służy adapter koncentryczny RF męski na żeński

  Odp.: Konwertuje interfejs męski na interfejs żeński lub odwrotnie, powszechnie używany do łączenia dwóch kabli zakończonych męsko lub w celu zapewnienia gniazdu żeńskiemu użytecznego męskiego punktu połączenia.

• P3: Co to jest adapter kołnierzowy z 4 otworami

  Odp.: Jest to adapter do montażu panelowego z kołnierzem z czterema śrubami zamiast z pojedynczą nakrętką gwintowaną, zapewniający bezpieczny, nieobrotowy punkt mocowania w przypadku zastosowań przelotowych w przegrodach i obudowach.

• P4: Jaka jest różnica między złączami SMA i BNC

  Odp.: SMA wykorzystuje małe złącze gwintowane i obejmuje szerszy zakres częstotliwości, podczas gdy BNC wykorzystuje szybki zamek bagnetowy i jest powszechny w instrumentach laboratoryjnych pracujących na niższych częstotliwościach.

• P5: Czy mogę podłączyć kabel SMA bezpośrednio do anteny typu N?

  O: Nie bezpośrednio, ponieważ te dwie rodziny złączy różnią się rozmiarem i gwintem, ale adapter SMA na N łączy oba interfejsy bez konieczności stosowania nowego zestawu kabli.

• P6: Do czego służy adapter SMA na MMCX

  Odp.: Łączy kompaktowy pigtail MMCX, powszechny w modułach GPS i bezprzewodowych, z anteną lub kablem testowym z zakończeniem SMA bez konieczności ponownego lutowania złącza modułu.

• P7: Czy jesteś bezpośrednim producentem czy firmą handlową?

  Odp.: Ningbo Hanson Communication Technology Co., Ltd. prowadzi własne warsztaty obróbki skrawaniem, galwanizacji i montażu, produkując i dostarczając własne złącza RF i adaptery.

• P8: Jakie produkty możesz dostarczyć

  Odp.: Głównymi produktami są złącza koncentryczne RF, adaptery, w tym adapter koncentryczny RF męski na żeński i konfiguracje adapterów kołnierzowych z 4 otworami, zespoły kabli wysokiej częstotliwości i zespoły kabli o niskiej intermodulacji.

• P9: Czy możesz wykonać niestandardowe adaptery RF

  Odp.: Tak, niestandardowe adaptery RF i adaptery RF OEM są opracowywane i produkowane zgodnie z rysunkami lub próbkami klientów.

• P10: W jaki sposób Twoja firma zapewnia jakość produktu

  Odp.: Każdy proces produkcyjny obejmuje kontrolę na linii produkcyjnej, a gotowe części przechodzą dokładny proces kontroli dostosowany do wymagań klienta, wspierany przez wewnętrzny analizator sieci i sprzęt do testowania pasywnej intermodulacji.

• Pytanie 11: Gdzie głównie eksportujesz swoje towary

  Odp.: Produkty są eksportowane do kilkudziesięciu krajów, w tym do Stanów Zjednoczonych, Niemiec, Japonii, Hiszpanii, Włoch, Wielkiej Brytanii, Korei Południowej, Australii i Kanady.

• P12: Ile czasu zajmuje otrzymanie odpowiedzi po wysłaniu zapytania?

  Odpowiedź: Odpowiedzi na zapytania są zazwyczaj udzielane w ciągu dwunastu godzin od otrzymania.
