Jaka jest funkcja koncentrycznego adaptera RF?

W systemach wykorzystujących częstotliwość radiową (RF) stabilność i spójność transmisji sygnału mają kluczowe znaczenie. Niezależnie od tego, czy jest to sprzęt komunikacyjny, przyrządy testowe, systemy transmisji bezprzewodowej czy laboratoryjne platformy pomiarowe RF, wszystkie opierają się na różnych złączach koncentrycznych. Jednak w praktycznej inżynierii różne urządzenia często korzystają z różnych typów interfejsów, co wymaga kluczowego komponentu, który może łączyć, konwertować i utrzymywać jakość sygnału — Adapter koncentryczny RF . Jaka jest więc dokładnie funkcja adaptera koncentrycznego RF? Jaką rolę odgrywa w systemie RF?

1. Podstawowe funkcje Adapter koncentryczny RF
Podstawową funkcją adaptera koncentrycznego RF jest umożliwienie niezawodnej konwersji i połączenia pomiędzy różnymi typami złączy RF. Na przykład niektóre instrumenty wykorzystują interfejsy typu N, podczas gdy urządzenie korzysta z interfejsów SMA; w takich przypadkach potrzebny jest adapter RF N-na-SMA, aby umożliwić bezproblemowe połączenie.

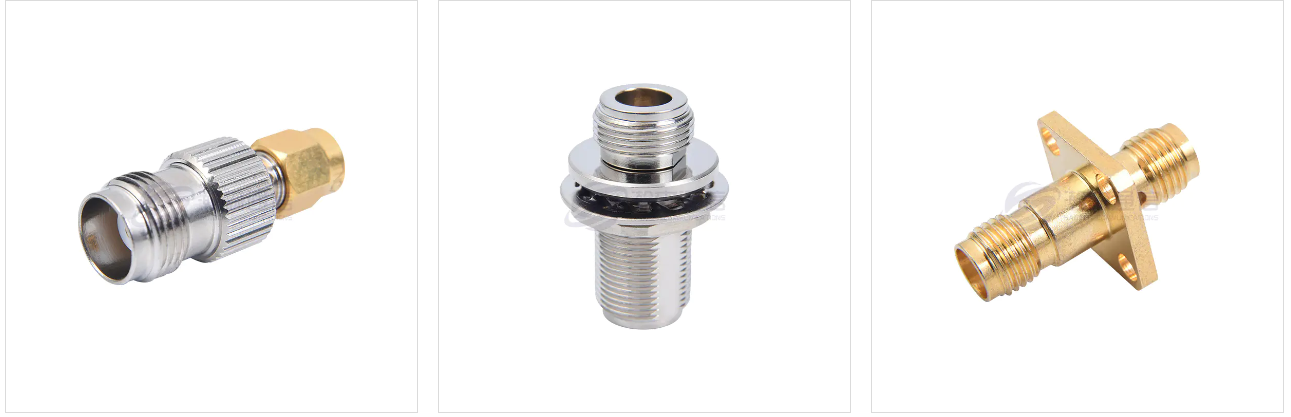

Typowe metody łączenia obejmują:
Dostosowanie pomiędzy różnymi typami interfejsów: takimi jak SMA-N, BNC-TNC, SMA-UHF itp.
Dostosowanie między różnymi typami interfejsów: takimi jak złącze żeńskie SMA do żeńskiego SMA, męskie SMA do męskiego SMA itp.
Połączenie między precyzyjnymi i standardowymi interfejsami: spełnienie wymagań dotyczących pomiarów wysokiej częstotliwości.

Ta elastyczność znacznie poprawia kompatybilność systemu, eliminując potrzebę wymiany całego okablowania lub portów, redukując w ten sposób koszty i zwiększając wydajność.

2. Zapewnienie stabilnej transmisji sygnału RF
Wiele osób błędnie uważa, że adapter to jedynie „fizyczne złącze”, lecz w rzeczywistości jego właściwości elektryczne mają znaczący wpływ na jakość sygnału systemowego. Wysokiej jakości adaptery RF mogą:

(1) Utrzymuj stałą impedancję charakterystyczną
Większość systemów RF wykorzystuje impedancję charakterystyczną 50 omów. Jeśli impedancja adaptera jest niedopasowana, będzie to prowadzić do zwiększonego odbicia i wyższego VSWR, wpływając w ten sposób na integralność sygnału.

(2) Zmniejsz tłumienie wtrąceniowe
Wysokiej jakości adaptery charakteryzują się zazwyczaj wyjątkowo niską tłumiennością wtrąceniową, co minimalizuje tłumienie sygnału podczas transmisji o wysokiej częstotliwości.

(3) Utrzymanie możliwości transmisji szerokopasmowej
Adaptery koncentryczne RF zazwyczaj obsługują sygnały od prądu stałego do kilku GHz, kilkudziesięciu GHz lub nawet wyższych częstotliwości, co jest szczególnie ważne w scenariuszach testów mikrofalowych.

Dlatego dobry adapter RF nie tylko uzupełnia połączenie, ale także zapewnia dokładną i stabilną transmisję sygnału.

3. Zwiększanie elastyczności i możliwości rozbudowy
Przyrządy testowe RF, takie jak analizatory widma, analizatory sieci i mierniki mocy, wykorzystują różne typy portów. Adaptery koncentryczne RF umożliwiają inżynierom:
Szybko konwertuj interfejsy, skracając czas przygotowania;
Łatwiejsze podłączanie sond, obciążeń, komponentów kalibracyjnych i innego krytycznego sprzętu;
Elastycznie konfiguruj ścieżki połączeń w złożonych scenariuszach testowych;
Unikaj zużycia spowodowanego częstą wymianą kabli lub złączy.
Dla testerów laboratoryjnych adaptery RF są niemal niezbędnymi narzędziami; Bez nich skuteczne testowanie nie jest możliwe.

4. Zmniejszenie zużycia sprzętu i ochrona żywotności złącza
Wiele wysokiej klasy przyrządów testowych ma niezwykle drogie porty RF, a częste podłączanie i odłączanie może powodować zużycie. Korzystanie z adapterów koncentrycznych RF działa jak „interfejs ochronny”, koncentrując zużycie tańszego adaptera, a nie drogiego portu urządzenia.

Na przykład:
Instalowanie adapterów SMA w analizatorach sieci w celu długoterminowej ochrony;
Używanie precyzyjnych adapterów podczas przełączania sond wysokiej częstotliwości w celu zmniejszenia ryzyka uszkodzenia.
To nie tylko wydłuża żywotność sprzętu, ale także zmniejsza koszty konserwacji.

Choć pozornie jest to małe złącze, koncentryczny adapter RF odgrywa kluczową rolę w systemach RF. Zapewnia nie tylko kompatybilność interfejsów, ale także gwarantuje jakość sygnału, chroni porty urządzeń i poprawia wydajność testowania, co czyni go niezbędnym, podstawowym komponentem różnych systemów RF.
