Jakie są najczęstsze błędy popełniane podczas instalowania złączy SMA?

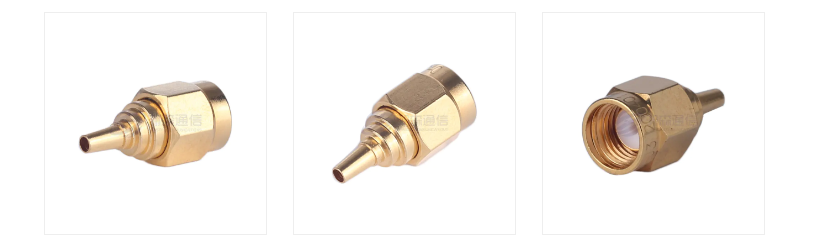

Złącza SMA są jednymi z najpowszechniejszych i najpowszechniej używanych złączy koncentrycznych w zastosowaniach RF, szeroko stosowanych w sprzęcie komunikacyjnym, systemach mikrofalowych, antenach, przyrządach testowych, GPS, radarach i innych systemach wysokiej częstotliwości. Chociaż konstrukcja złącza SMA wydaje się prosta, nawet niewielki błąd podczas instalacji lub podłączenia może prowadzić do tłumienia sygnału, zwiększonego współczynnika VSWR, złego styku, a nawet nieprawidłowego działania sprzętu. Dlatego kluczowa jest prawidłowa instalacja złączy SMA.

1. Nieprawidłowy moment dokręcania
Wielu użytkowników popełnia błędne przekonanie podczas instalowania złączy SMA: albo po prostu dokręcają je od niechcenia, albo dokręcają je z brutalną siłą, aż będą „bardzo ciasne”. Obydwa podejścia będą powodować problemy.

Jeśli nie zostanie on wystarczająco dokręcony, wystąpi słaby kontakt i niestabilne połączenie, przez co sygnał będzie podatny na zakłócenia. Zwłaszcza w środowiskach wibracyjnych głowica SMA stopniowo się poluzuje, co prowadzi do zwiększonych odbić, a nawet przerw w sygnale. Zbyt mocne dokręcenie spowoduje uszkodzenie wewnętrznego rdzenia, odkształcenie gwintów i uszkodzenie struktury dielektrycznej, co spowoduje nieodwracalne pogorszenie wydajności.

Prawidłowa procedura polega na dokręceniu klucza dynamometrycznego standardowym momentem obrotowym wynoszącym około 0,8 N·m. Zapewnia to bezpieczny kontakt, jednocześnie zapobiegając uszkodzeniom konstrukcyjnym, co czyni go niezbędnym narzędziem do profesjonalnej instalacji RF.

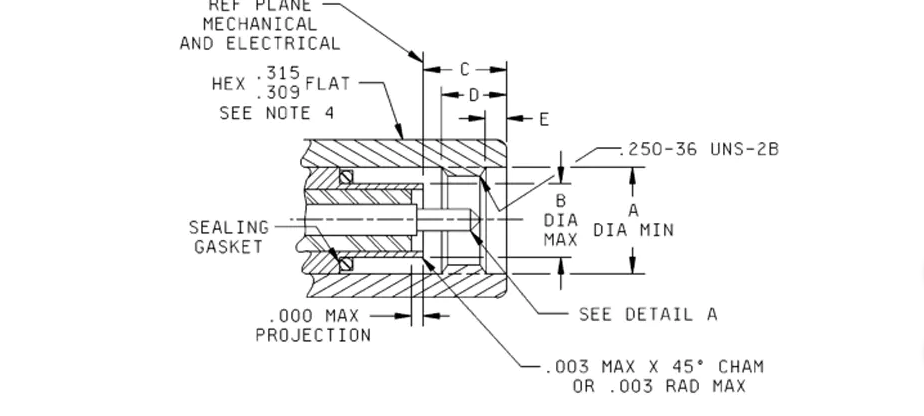

2. Nieprawidłowe ustawienie przewodu środkowego
Złącza SMA to precyzyjne złącza RF z wyjątkowo małymi przewodnikami środkowymi (wtyki lub gniazda). Niewspółosiowość podczas łączenia i wciskania na siłę może łatwo spowodować wygięcie sworznia i deformację gniazda. Tego typu uszkodzenia są często nieodwracalne i mogą nie być widoczne gołym okiem, ale bezpośrednio prowadzą do:
Zwiększony VSWR
Zwiększona utrata sygnału
Niestabilny kontakt
Trudności w zakładaniu i usuwaniu
Żywotność sygnału znacznie skrócona
Szczególnie w sprzęcie testowym lub systemach o wysokiej częstotliwości uszkodzenie to pogarsza wydajność całego łącza i jest trudne do usunięcia.

Prawidłowa procedura polega na dokładnym ułożeniu przewodu, jego delikatnym włożeniu, a następnie dokręceniu kluczem dynamometrycznym. Nigdy nie używaj brutalnej siły.

3. Dokręcanie ręczne wprowadza do złącza cząstki metalu i tlenki
Wielu inżynierów zwykle dokręca złącza SMA ręcznie, szczególnie podczas częstych testów. Powoduje to nie tylko niewystarczający moment obrotowy, ale także łatwe wprowadzanie zanieczyszczeń, takich jak kurz, kawałki metalu i tłuszcze skórne. Te drobne cząstki mogą zwiększyć rezystancję styków, a nawet uszkodzić złocenie, prowadząc do zwiększonego tłumienia sygnału.

W złączach wysokiej częstotliwości nawet najmniejsze zanieczyszczenia mogą powodować wahania wydajności. Dlatego istotne jest:
Nie dokręcaj ręcznie (tylko lekko dokręć podczas wstępnego pozycjonowania);
Przed montażem oczyść powierzchnie połączeń niestrzępiącą się szmatką lub wacikiem nasączonym alkoholem;
Unikaj dotykania powierzchni przewodzących gołymi rękami;
Dobre nawyki czyszczenia mogą znacząco wydłużyć żywotność złącza.

4. Mieszanie typów złączy męskich i żeńskich SMA
Złącze SMA interfejsy są bardzo podobne w wyglądzie do innych interfejsów RF, takich jak RP-SMA, SMB, SMC i typu N. Wiele osób ocenia na podstawie wyglądu, co skutkuje wymuszonym podłączaniem niekompatybilnych interfejsów, co może powodować:
Uszkodzone gwinty
Uszkodzone środkowe piny
Zdeformowane otwory wewnętrzne
Kompletna porażka wydajnościowa

Szczególnie łatwo jest pomylić SMA i RP-SMA (SMA z odwróconą polaryzacją). Wyglądają podobnie, ale mają inną strukturę wewnętrzną. Wymuszenie połączenia nie tylko uniemożliwia transmisję sygnału, ale może także spowodować uszkodzenie interfejsu urządzenia.

Przed podłączeniem zawsze sprawdź:
Czy to standardowe złącze SMA?
Czy typ złącza jest prawidłowy?
Czy jest kompatybilny z portem urządzenia?
Czy spełnia wymagania częstotliwościowe (istnieje różnica między standardowymi i precyzyjnymi złączami SMA)?

Unikaj uszkodzenia drogiego sprzętu na skutek nieprawidłowej obsługi.

5. Nadmierne zagięcie przewodu przyłączeniowego powoduje nieciągłość impedancji
Wiele problemów podczas instalowania złączy SMA nie wynika z samego złącza, ale raczej z nieprawidłowego zgięcia kabla podczas instalacji. Kable koncentryczne są bardzo wrażliwe na promienie zginania. Zbyt ostre zgięcie spowoduje:
Nieciągłości impedancyjne
Zwiększone odbicie sygnału
Zwiększone straty kablowe
Natychmiastowe wyniki testu.

Problemy te są szczególnie zauważalne w zastosowaniach wymagających wysokiej częstotliwości (powyżej 6 GHz).

Zalecane wytyczne:
Promień gięcia ≥ 5-krotność średnicy kabla
Unikaj zginania w pobliżu punktu połączenia
Unikaj naprężania lub skręcania kabla.
Zapewni to stabilną wydajność transmisji.

6. Częste łączenie i rozłączanie powoduje zużycie
Teoretyczna żywotność złącza SMA wynosi zazwyczaj około 500 cykli łączenia i rozłączania, ale wiele środowisk testowych może obejmować dziesiątki cykli łączenia i rozłączania dziennie. Długotrwałe, wielokrotne użycie może spowodować: zużycie złoceń; zwiększona impedancja styku; deformacja ostrza; i poluzowanie przewodu środkowego, wpływające na stabilność sygnału, a nawet zwiększające się błędy.

Rozwiązania obejmują: użycie adaptera ochronnego (wygaszacz SMA) w środowiskach testowych o wysokiej częstotliwości; regularna wymiana kabli testowych; i monitorowanie zmian impedancji styków złącza. Może to znacznie wydłużyć żywotność interfejsów w cennych instrumentach.

Chociaż instalacja złączy SMA jest prosta, każdy szczegół ma bezpośredni wpływ na jakość sygnału. Przestrzeganie standardowych procedur i używanie odpowiednich narzędzi zapewnia stabilne połączenia, niezawodne działanie i dłuższą żywotność sprzętu.
