Jak wybrać odpowiedni adapter koncentryczny RF?

Wybór słuszności Adapter koncentryczny RF ma kluczowe znaczenie, ponieważ stanowi potencjalne wąskie gardło sygnału; niewłaściwy wybór może bezpośrednio wpłynąć na wydajność całego systemu RF. Poniżej znajduje się przewodnik dotyczący wyboru adaptera koncentrycznego RF, który pomoże Ci dokonać właściwego wyboru.

1. Kluczowe parametry elektryczne (podstawa wydajności)
Parametry te bezpośrednio określają, czy adapter może obsługiwać częstotliwość roboczą i moc.

Częstotliwość robocza:
To jest najważniejsza kwestia! Należy koniecznie upewnić się, że określony zakres częstotliwości adaptera koncentrycznego RF obejmuje najwyższą częstotliwość roboczą systemu.
Różne typy adapterów koncentrycznych RF mają swoje nieodłączne ograniczenia częstotliwości. Na przykład typ N zwykle osiąga częstotliwość do 11 GHz, SMA do 18 GHz/26,5 GHz, 3,5 mm do 33 GHz, 2,92 mm (typ K) do 40 GHz i 2,4 mm do 50 GHz.
Zasada: Limit częstotliwości wybranego adaptera powinien być wyższy niż najwyższa częstotliwość robocza Twojego systemu.

Impedancja:
Zdecydowana większość systemów RF ma impedancję 50 omów. Niektóre urządzenia telewizyjne i nadawcze mogą napotkać systemy 75-omowe.
Upewnij się, że pasuje! Nigdy nie używaj adaptera 50-omowego w systemie 75-omowym i odwrotnie, ponieważ może to spowodować poważne niedopasowanie impedancji i odbicie sygnału.
Współczynnik fali stojącej napięcia (VSWR): Podstawowy wskaźnik dopasowania jakości. Lepszy jest współczynnik VSWR bliższy 1:1, co wskazuje na mniejsze odbicia i wyższą wydajność transmisji.
VSWR adaptera pogarsza się wraz ze wzrostem częstotliwości. Zapoznaj się z instrukcją produktu, aby upewnić się, że VSWR spełnia wymagania w Twoim paśmie częstotliwości roboczej (np. < 1,25 w zakresie DC-18 GHz).

Tłumienie wtrąceniowe: Strata mocy podczas przesyłania sygnału przez adapter. Im niższa wartość, tym lepsza, szczególnie w zastosowaniach wymagających wysokiej częstotliwości i dużej mocy.

Straty pochodzą głównie z materiałów przewodzących i dielektrycznych; straty zwykle rosną wraz ze wzrostem częstotliwości.
Moc znamionowa: maksymalna moc średnia i szczytowa, jaką zasilacz może bezpiecznie obsłużyć.
Średnia moc jest związana z efektami termicznymi; należy wziąć pod uwagę potencjalne przegrzanie adaptera.
Moc szczytowa jest związana z przebiciem dielektryka i jest szczególnie ważna w układach impulsowych dużej mocy.
Zawsze uwzględniaj marginesy! Nie używaj go przy maksymalnej mocy.

2. Charakterystyka mechaniczna i interfejsowa (połączenie fizyczne)
Ma to kluczowe znaczenie dla prawidłowej i niezawodnej instalacji adaptera koncentrycznego RF w systemie.
Typ interfejsu i polaryzacja:

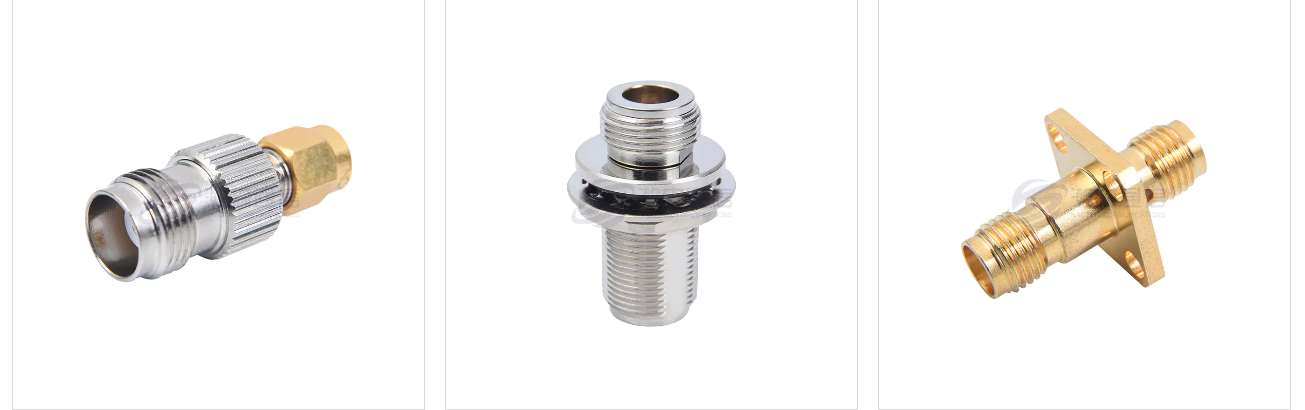

Typ: określ typ potrzebnego interfejsu, np. SMA, N, BNC, TNC, 3,5 mm, 2,92 mm (K), 2,4 mm itp.
Polaryzacja: tutaj występuje największe prawdopodobieństwo wystąpienia błędów!
Złącze męskie: z kołkiem środkowym/gwintem wewnętrznym.
Złącze żeńskie: z otworem centralnym/gwintem zewnętrznym.
Kombinacja połączeń: określ, czy potrzebujesz połączenia „męskiego z męskim”, „męskiego z żeńskim” czy „żeńskiego z żeńskim”.

Materiały złącza i poszycie:
Obudowa: Zwykle mosiądz, stal nierdzewna lub mosiądz niklowany. Stal nierdzewna zapewnia wyższą wytrzymałość i odporność na korozję.
Środkowy przewodnik/punkt kontaktowy: Zwykle pozłacana miedź berylowa lub mosiądz. Pozłacanie zapewnia doskonałą przewodność, odporność na utlenianie i stabilną rezystancję styku, co czyni go preferowanym wyborem w większości zastosowań.
Uwaga: W zastosowaniach wymagających częstego łączenia i odłączania ważna jest twardość powłoki i odporność na ścieranie.

Materiał dielektryczny: Zazwyczaj politetrafluoroetylen (PTFE/teflon) zapewnia doskonałe właściwości elektryczne (niskie straty), odporność na wysoką temperaturę i stabilność chemiczną.
Wymagania dotyczące momentu obrotowego: Bardzo ważne! Do dokręcenia adaptera użyj klucza dynamometrycznego.
Nadmierne dokręcenie spowoduje uszkodzenie gwintów i uszczelek, przez co złącze będzie bezużyteczne.
Niedokręcenie spowoduje słaby kontakt, nieciągłość impedancji i wyciek sygnału.

3. Scenariusze zastosowań i wymagania specjalne
W zależności od konkretnego środowiska użytkowania należy również wziąć pod uwagę następujące czynniki:
Środowisko użytkowania:
Laboratorium/Badania i rozwój: Wysokie wymagania dotyczące wydajności i zakresu częstotliwości mogą wymagać precyzyjnych adapterów.

Testowanie produkcyjne: Wysoka trwałość i wymagania dotyczące spójności mogą wymagać solidnych adapterów klasy przemysłowej o długim okresie łączenia i odłączania.

Na zewnątrz/wojsko: wymagane są właściwości wodoodporne, pyłoszczelne i odporne na mgłę solną; wybierz adaptery o stopniu ochrony IP i konstrukcji ze stali nierdzewnej.

Trwałość łączenia i odłączania: Liczba cykli łączenia i odłączania, które adapter może wytrzymać przed pogorszeniem wydajności. Adaptery precyzyjne mogą wytrzymać tylko 500 cykli, natomiast adaptery o wysokiej wydajności mogą wytrzymać tysiące. Wybierz w zależności od częstotliwości pracy.

Spójność fazy i amplitudy: W systemach wielokanałowych (takich jak radar z układem fazowanym), gdy adaptery są używane parami lub grupami, wymagane jest, aby zmiany fazy i amplitudy każdego adaptera były możliwie spójne. W takim przypadku potrzebny jest precyzyjny adapter z „dopasowaniem fazowym” lub „spójnością wydajności”.
