Co to jest adapter koncentryczny RF?

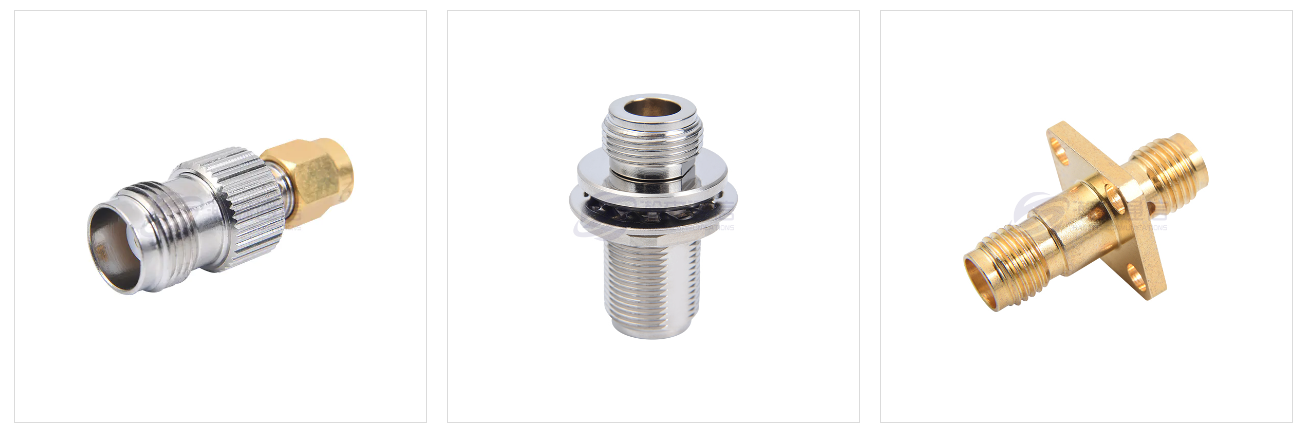

1. Adapter koncentryczny RF : Definicja i zasada działania
Adaptery koncentryczne RF to kluczowe elementy w inżynierii RF, używane głównie do łączenia kabli koncentrycznych i złączy o różnych typach i rozmiarach interfejsów, zapewniając niskie straty, wysoką stabilność i dopasowanie impedancji podczas transmisji sygnału. Odgrywają kluczową rolę w komunikacji bezprzewodowej, testach i pomiarach, lotnictwie i elektronice użytkowej, rozwiązując niezgodności interfejsów między urządzeniami, zapewniając jednocześnie integralność sygnału o wysokiej częstotliwości. Adaptery koncentryczne RF służą przede wszystkim do zmiany metod połączenia, konwersji typów interfejsów lub dostosowania do urządzeń o różnych wymaganiach dotyczących częstotliwości i impedancji.

Struktura rdzenia adaptera koncentrycznego RF składa się z przewodu zewnętrznego (metalowej osłony, zwykle wykonanej z pozłacanego mosiądzu lub stopu aluminium), przewodu wewnętrznego (środkowego sworznia przewodzącego, często wykonanego z pozłacanej miedzi lub miedzi berylowej), środka izolującego (takiego jak PTFE) i określonej struktury złącza (takiej jak SMA, typu N lub BNC). Zewnętrzny przewodnik zapewnia ekranowanie elektromagnetyczne i ochronę mechaniczną, podczas gdy wewnętrzny przewodnik przesyła sygnał, a medium izolacyjne izoluje wewnętrzne i zewnętrzne przewody oraz utrzymuje dopasowanie impedancji.

W przypadku transmisji sygnału RF zasady działania adaptera opierają się przede wszystkim na ciągłym dopasowywaniu impedancji, ograniczaniu pola elektromagnetycznego i tłumieniu modów. Dopasowanie impedancji osiąga się poprzez starannie zaprojektowany stosunek średnicy wewnętrznej i zewnętrznej przewodu oraz stałą dielektryczną materiału dielektrycznego, zapewniając, że transmisja sygnału pozwala uniknąć odbić spowodowanych zmianami impedancji (zwykle mierzonym za pomocą współczynnika fali stojącej napięcia (VSWR), o idealnej wartości 1:1). Uwięzienie pola elektromagnetycznego opiera się na działaniu ekranującym przewodu zewnętrznego, ograniczając fale elektromagnetyczne do przewodu wewnętrznego, zapobiegając wyciekom sygnału i zakłóceniom zewnętrznym. Co więcej, zoptymalizowana konstrukcja konstrukcyjna tłumi tryby wyższego rzędu (takie jak tryby TE/TM), zapewniając stabilną transmisję głównego trybu TEM, redukując w ten sposób zniekształcenia sygnału.

Wydajność adapterów koncentrycznych RF zależy od kilku kluczowych parametrów, w tym zakresu częstotliwości (np. DC-18 GHz), impedancji (zwykle 50 Ω lub 75 Ω), współczynnika fali stojącej napięcia (VSWR), tłumienia wtrąceniowego (tłumienie energii podczas transmisji sygnału) i obsługi mocy (maksymalna moc obsługiwana). Na przykład w systemach komunikacyjnych 5G adaptery muszą obsługiwać pasma wysokich częstotliwości (takie jak 3,5 GHz lub fale milimetrowe (28 GHz)), zachowując jednocześnie niską tłumienność wtrąceniową, aby zapobiec tłumieniu sygnału wpływającemu na jakość komunikacji. W zastosowaniach wymagających dużej mocy (takich jak radary lub systemy nadawcze) ważnym czynnikiem branym pod uwagę przy wyborze są parametry przenoszenia mocy i odprowadzania ciepła.

W zastosowaniach praktycznych wybór adaptera wymaga wszechstronnego rozważenia typu interfejsu, częstotliwości roboczej, wymagań dotyczących zasilania i warunków środowiskowych. Typowe typy adapterów obejmują SMA do typu N i BNC do SMA. Różne interfejsy mają różną strukturę mechaniczną i charakterystykę elektryczną, dlatego kluczowe znaczenie ma zapewnienie idealnego dopasowania adaptera do złącza. Ponadto długotrwałe użytkowanie może powodować utlenianie lub zużycie mechaniczne powierzchni styków, zwiększając rezystancję styków i wpływając na transmisję sygnału. Aby rozwiązać te problemy, szeroko stosuje się obróbkę o wysokiej precyzji (taką jak kontrolowanie koncentryczności przewodu wewnętrznego z dokładnością do 0,05 mm) i złocenie powierzchni w celu zmniejszenia rezystancji styków i poprawy trwałości.

Typowe scenariusze zastosowań
Testowanie i pomiary: Podłączanie sprzętu testowego z różnymi interfejsami (np. analizatory sieci wektorowej)
Systemy komunikacyjne: Adaptery pomiędzy antenami stacji bazowych a modułami RF
Wojsko i przemysł lotniczy: Adaptery do interfejsów o różnych kształtach w systemach komunikacji radarowej i satelitarnej
Consumer Electronics: badania i rozwój oraz debugowanie urządzeń 5G i modułów Wi-Fi

Elementy konstrukcyjne
Adapter koncentryczny RF składa się z następujących podstawowych elementów:
Zewnętrzny przewodnik (skorupa): Zwykle wykonany z metalu (np. pozłacanego mosiądzu), zapewniający ekranowanie i ochronę mechaniczną
Przewodnik wewnętrzny: Środkowy pin przewodzący odpowiedzialny za transmisję sygnału, zwykle wykonany z pozłacanej miedzi lub miedzi berylowej
Izolacja: Materiały takie jak PTFE (politetrafluoroetylen), które izolują wewnętrzne i zewnętrzne przewody i zapewniają dopasowanie impedancji
Interfejs: gwintowane, zatrzaskowe lub inne metody łączenia (takie jak SMA, typu N, BNC itp.)

2. Funkcja adaptera koncentrycznego RF
Adaptery koncentryczne RF odgrywają kluczową rolę w systemach RF. Ich podstawowe funkcje można podsumować w następujący sposób:

Most konwersji interfejsu
Podstawową funkcją adaptera koncentrycznego RF jest konwersja pomiędzy różnymi typami i specyfikacjami złączy RF. W praktycznych zastosowaniach często występują niedopasowania między portami urządzenia a interfejsami kablowymi, na przykład gdy przyrząd testowy wykorzystuje złącze typu N, a testowane urządzenie ma złącze SMA. Zaawansowana konstrukcja mechaniczna adaptera umożliwia płynne połączenie różnych typów złączy, takich jak żeńskie SMA i męskie typu N, eliminując problemy z konfiguracją systemu spowodowane niezgodnością interfejsów.

Gwarancja transmisji sygnału
Wysokiej jakości adaptery koncentryczne RF zapewniają ciągłość impedancji podczas transmisji sygnału poprzez ścisłą kontrolę impedancji (zazwyczaj 50 Ω lub 75 Ω). Ich precyzyjna wewnętrzna koncentryczna struktura w połączeniu z materiałami dielektrycznymi o niskich stratach (takimi jak PTFE) utrzymuje współczynnik odbicia sygnału (VSWR) poniżej 1,5:1, skutecznie zmniejszając wpływ fal stojących na wydajność systemu. W pasmach częstotliwości poniżej 6 GHz wysokiej jakości adaptery mogą osiągnąć tłumienność wtrąceniową poniżej 0,3 dB.

Centrum rozszerzeń systemu
W złożonych systemach RF adaptery umożliwiają wielościeżkową dystrybucję i routing sygnału. Łącząc różne typy adapterów, inżynierowie mogą elastycznie budować systemy testowe. Na przykład użycie adaptera z podwójnym gniazdem w celu podzielenia pojedynczego sygnału na dwa lub użycie adaptera kątowego w celu przekierowania sygnału tak, aby zmieścił się w ograniczonej przestrzeni. Ta elastyczność jest szczególnie ważna w scenariuszach o ograniczonej przestrzeni, takich jak instalacje stacji bazowych i systemy radiowe w pojazdach.

Kluczowe elementy testowe i pomiarowe
W testowaniu parametrów RF jakość adaptera bezpośrednio wpływa na dokładność pomiaru. Urządzenia takie jak wektorowe analizatory sieci wykorzystują adaptery do łączenia się z testowanym urządzeniem (testowanym urządzeniem). Niedopasowanie, straty i inne cechy impedancji adaptera są uwzględniane w wynikach pomiarów. Dlatego adaptery klasy metrologicznej zazwyczaj wykorzystują dielektryk powietrzny i złocenie, aby zachować doskonałą charakterystykę dopasowania impedancji (VSWR < 1,2:1) nawet w paśmie 18 GHz.

Możliwość dostosowania do specjalnych środowisk
Adaptery są dostępne w różnych wyspecjalizowanych modelach do różnych scenariuszy zastosowań:
Adaptery wysokiego napięcia mają wzmocnioną izolację i wytrzymują napięcia przekraczające 10 kV.
Adaptery dużej mocy wykorzystują srebrzenie i wymuszone chłodzenie, a moc wynosi do 500 W.
Adaptery trójosiowe zapewniają dodatkową warstwę ekranującą dla wrażliwych zastosowań pomiarowych.
Adaptery przeciwwybuchowe spełniają wymagania miejsc niebezpiecznych, takich jak zakłady petrochemiczne.

Interfejs konserwacji systemu
Adaptery stanowią rozwiązanie przejścia interfejsu na potrzeby konserwacji i modernizacji sprzętu. Po aktualizacji standardów interfejsów dla starszego sprzętu adaptery umożliwiają kompatybilność pomiędzy starym i nowym sprzętem bez konieczności wymiany całego systemu, co znacznie zmniejsza koszty modernizacji. Na przykład podczas aktualizacji stacji bazowych 4G do 5G powszechnie stosuje się adaptery N-7/16, aby zachować kompatybilność z istniejącymi systemami zasilającymi.

Zoptymalizowana jakość sygnału
Adaptery o wysokiej wydajności wykorzystują specjalistyczne cechy konstrukcyjne w celu poprawy integralności sygnału:
Stopniowa struktura transformacji impedancji rozszerza robocze pasmo częstotliwości
Materiał dielektryczny o stałym gradiencie zmniejsza odbicia na granicy faz
Wbudowane filtrowanie tłumi zakłócenia w określonych pasmach częstotliwości
Uszczelnienie elektromagnetyczne zwiększa wydajność EMC.

Adaptery koncentryczne RF są używane w różnych dziedzinach w następujący sposób:
(1). Komunikacja
Złącze stacji bazowej i anteny: używane do dopasowywania kabli RF z różnymi interfejsami w celu zapewnienia jakości transmisji sygnału.
Konwersja światłowodów i RF: realizacja adaptacji interfejsu sygnałów optycznych i sygnałów RF w hybrydowych systemach komunikacyjnych.
Łączność satelitarna: podłącz sprzęt i anteny satelitarnej stacji naziemnej, aby zapewnić transmisję sygnałów o wysokiej częstotliwości z niskimi stratami.
(2). Test i pomiar
Analizator sieci: dostosuj do testowania portów z różnymi interfejsami, takimi jak typu N do SMA.
Analizator widma: podłącz sondy lub anteny o różnych specyfikacjach, aby rozszerzyć zakres testowy.
Generator sygnału: dopasuj porty wyjściowe do testowanego urządzenia, aby zmniejszyć utratę odbicia.
(3). Lotnictwo i obrona
System radarowy: dostosuj się do komponentów RF różnych pasm częstotliwości, aby zapewnić integralność sygnału.
Wojskowy sprzęt komunikacyjny: umożliwia szybką konwersję interfejsów w radiotelefonach polowych i elektronicznych systemach bojowych.
Systemy satelitarne i rakietowe: wykorzystywane do transmisji sygnałów o wysokiej częstotliwości i przystosowane do trudnych warunków.
(4). Sprzęt medyczny
Cewka o częstotliwości radiowej MRI: łączy cewkę z systemem obrazowania, aby zapewnić stabilność sygnału o wysokiej częstotliwości.
Sprzęt do ablacji RF: dostosowuje sondę zabiegową do pacjenta, aby zapewnić efektywność transmisji energii.
(5). Elektronika samochodowa
Radar montowany na pojeździe (radar fal milimetrowych): dostosowuje się do modułów radarowych 77 GHz/79 GHz i sprzętu testowego.
Pojazd do wszystkiego (V2X): łączy antenę z modułem komunikacyjnym w celu obsługi transmisji sygnału 5G/C-V2X.
(6). Nadawanie i telewizja
Nadajnik RF: pasuje do zasilaczy i wzmacniaczy z różnymi interfejsami.
Odbiór telewizji satelitarnej: konwertuje interfejs pomiędzy LNB a odbiornikiem (np. typ F na typ N).
(7). Przemysł i Internet Rzeczy
System RFID: łączy czytnik i antenę w celu optymalizacji wydajności identyfikacji radiowej.
Bezprzewodowa sieć czujników: dostosowuje się do modułów komunikacyjnych o różnych pasmach częstotliwości, takich jak LoRa i ZigBee.
(8). Badania naukowe i edukacja
Laboratoryjne eksperymenty z częstotliwością radiową: elastycznie łącz różne urządzenia testowe, takie jak oscyloskopy i źródła sygnału. Demonstracja dydaktyczna: Pomaga uczniom zrozumieć zasady dopasowywania interfejsu RF i transmisji sygnału.

3. Typowe usterki adapterów koncentrycznych RF
Adaptery koncentryczne RF, jako kluczowe złącza w transmisji sygnału RF, są szeroko stosowane w komunikacji, testach i pomiarach, przemyśle lotniczym, sprzęcie medycznym i innych dziedzinach. Ich działanie bezpośrednio wpływa na jakość transmisji sygnału i stabilność systemu. Jednak przy długotrwałym użytkowaniu lub niewłaściwej obsłudze adaptery mogą powodować różne usterki, prowadzące do osłabienia sygnału, odbić, a nawet awarii systemu. Poniżej przedstawiono szczegółowe informacje na temat typowych usterek adaptera koncentrycznego RF i ich przyczyn, wraz z odpowiednimi zaleceniami zapobiegawczymi i konserwacyjnymi.

Awarie adaptera koncentrycznego RF można ogólnie sklasyfikować jako słaby kontakt, uszkodzenia mechaniczne, niedopasowanie impedancji, pogorszenie wydajności elektrycznej, awarię uszczelnienia, nieprawidłową charakterystykę częstotliwościową i nadmierny wzrost temperatury. Błędy te mogą występować niezależnie lub w połączeniu ze sobą, wpływając łącznie na wydajność karty.

Słaby kontakt jest jedną z najczęstszych usterek adapterów koncentrycznych RF. Objawia się to przerywaną transmisją sygnału, zwiększoną tłumiennością wtrąceniową lub wysokim współczynnikiem fali stojącej (VSWR). Słaby kontakt może być spowodowany różnymi czynnikami, przy czym najczęstszym jest utlenianie granicy faz. Złącza adapterów są zazwyczaj pozłacane lub posrebrzane w celu zwiększenia przewodności i odporności na korozję. Jednakże długotrwałe narażenie na wilgoć, mgłę solną lub zanieczyszczenia chemiczne może spowodować zużycie lub utlenienie powłoki, zwiększając rezystancję styku. Ponadto częste podłączanie i odłączanie lub nieostrożne obchodzenie się z nimi może zdeformować styki lub gniazda, uniemożliwiając bezpieczne połączenie. Adaptery gwintowane (takie jak typu N i SMA), które nie są odpowiednio dokręcone, mogą również prowadzić do niestabilnej transmisji sygnału. W skrajnych przypadkach słaby kontakt może spowodować wyładowanie łukowe, które dodatkowo uszkodzi adapter lub podłączone urządzenie.

Uszkodzenia mechaniczne to kolejna częsta awaria objawiająca się pękaniem obudów, wyrwanymi gwintami lub zdeformowanymi złączami. Obudowy adapterów koncentrycznych RF są zwykle wykonane z metalu (takiego jak mosiądz lub stal nierdzewna), aby zapewnić dobre ekranowanie i wytrzymałość mechaniczną, ale nadal mogą zostać uszkodzone w wyniku uderzenia zewnętrznego, nadmiernego momentu obrotowego lub długotrwałego naprężenia mechanicznego. Na przykład zastosowanie nadmiernego momentu obrotowego za pomocą klucza podczas montażu może spowodować zerwanie gwintu lub odkształcenie obudowy, wpływając na transmisję sygnału. Co więcej, środkowy przewód zasilacza jest delikatny i może się wygiąć lub złamać w przypadku nieprawidłowego ustawienia podczas podłączania i odłączania, co poważnie wpływa na wydajność elektryczną. Środowiska wibracyjne lub udarowe (takie jak zastosowania w motoryzacji i lotnictwie) zwiększają ryzyko uszkodzeń mechanicznych, dlatego niezbędne są adaptery o wysokiej niezawodności i środki zapobiegające poluzowaniu.

Niedopasowanie impedancji jest szczególnym problemem w systemach RF. Jeśli adapter nie będzie dopasowany do impedancji systemu, może to spowodować odbicia sygnału, zwiększenie współczynnika fali stojącej (SWR), a nawet uszkodzenie nadajnika. Standardowe systemy RF zazwyczaj wykorzystują impedancję 50 Ω lub 75 Ω. Mieszanie adapterów o różnych impedancjach (np. użycie adaptera 50 Ω w systemie 75 Ω) może spowodować znaczne nieciągłości impedancji, powodując odbicia sygnału. Co więcej, odchylenia wymiarowe wewnętrznych przewodów adaptera lub niespełniających norm materiałów dielektrycznych mogą powodować odchylenia impedancji od wartości nominalnej. Na przykład niektóre niedrogie adaptery mogą wykorzystywać niestandardowe materiały dielektryczne o niestabilnych stałych dielektrycznych, co powoduje wahania impedancji podczas transmisji sygnału o wysokiej częstotliwości. W zastosowaniach o wysokiej częstotliwości, takich jak fale milimetrowe, dokładność produkcji adaptera jest szczególnie krytyczna dla dopasowania impedancji. Błędy wymiarowe tak małe jak mikrony mogą znacząco obniżyć wydajność.

Pogorszenie wydajności elektrycznej to postępująca awaria, która z czasem może wystąpić w adapterach koncentrycznych RF. Objawia się to przede wszystkim zwiększoną tłumiennością wtrąceniową, zakłóceniami szumowymi lub nierówną charakterystyką częstotliwościową. Przyczyny pogorszenia parametrów elektrycznych obejmują starzenie się wewnętrznego dielektryka, zanieczyszczenie powierzchni przewodnika lub słabe połączenia lutowane. Na przykład politetrafluoroetylen (PTFE), powszechny materiał dielektryczny do adapterów, zapewnia doskonałe właściwości w zakresie wysokich częstotliwości i odporność na temperaturę. Może jednak ulegać starzeniu w długotrwałych warunkach wysokiej temperatury, powodując zmiany stałej dielektrycznej, a tym samym wpływając na transmisję sygnału. Ponadto kurz, olej lub inne zanieczyszczenia dostające się do adaptera mogą zwiększyć rezystancję styków lub wprowadzić dodatkową pasożytniczą pojemność/indukcyjność, wpływając na sygnały o wysokiej częstotliwości. Złe lutowanie (np. luźne lutowanie między wewnętrznym przewodnikiem a złączem) może również powodować przerywanie sygnału lub wprowadzać zniekształcenia nieliniowe.

Uszkodzenia uszczelnień dotyczą przede wszystkim wodoodpornych i pyłoszczelnych adapterów i objawiają się wnikaniem wody do wnętrza, korozją w mgle solnej lub obniżoną wydajnością elektryczną. Adaptery używane w sprzęcie komunikacji zewnętrznej, radarach samochodowych lub morskim sprzęcie elektronicznym zazwyczaj wymagają pewnego poziomu ochrony (takiego jak IP67). Starzenie się, uszkodzenie lub nieprawidłowy montaż pierścienia uszczelniającego (np. poprzez niedokręcenie wodoodpornej nakrętki) może spowodować przedostanie się wilgoci lub mgły solnej i korozję wewnętrznego przewodnika lub materiału dielektrycznego. Przy ekstremalnych wahaniach temperatury materiał uszczelniający może również stracić swoją elastyczność w wyniku rozszerzalności i kurczenia się pod wpływem ciepła, co dodatkowo pogarsza skuteczność uszczelnienia. Uszkodzenie uszczelnienia nie tylko wpływa na wydajność elektryczną, ale może również powodować zwarcia lub uszkodzenie sprzętu. Dlatego w trudnych warunkach środowiskowych niezbędna jest regularna kontrola uszczelki adaptera.

Nieprawidłowa charakterystyka częstotliwościowa oznacza, że ​​adapter doświadcza znacznego osłabienia sygnału lub przesunięcia rezonansu w pewnych pasmach częstotliwości. Adaptery koncentryczne RF są zazwyczaj zoptymalizowane pod kątem określonych pasm częstotliwości, a użycie poza ich znamionowym zakresem częstotliwości może pogorszyć wydajność. Na przykład standardowy adapter SMA jest zwykle przystosowany do częstotliwości 18 GHz. Jednakże ograniczenia strukturalne mogą powodować znaczne tłumienie wtrąceniowe lub rezonans w przypadku stosowania w pasmach fal milimetrowych (np. 40 GHz). Co więcej, wewnętrzne odkształcenie adaptera (takie jak wygięty środkowy przewodnik lub nierówny materiał dielektryczny) może zmienić jego rozproszone parametry pojemności lub indukcyjności, prowadząc do nieprawidłowej charakterystyki częstotliwościowej. W systemach szerokopasmowych lub ultraszerokopasmowych płaskość częstotliwości adaptera jest szczególnie ważna, a modele o wysokiej wydajności są niezbędne do zapewnienia integralności sygnału.

Nadmierny wzrost temperatury jest częstym problemem adapterów w zastosowaniach wymagających dużej mocy, objawiającym się nagrzewaniem lub nawet nagrzewaniem obudowy. Podczas transmisji sygnału RF rezystancja styku i straty dielektryczne adaptera zamieniają się w ciepło. Nieodpowiednie odprowadzanie ciepła lub przekroczenie mocy znamionowej może prowadzić do nadmiernego wzrostu temperatury. Na przykład w nadajnikach nadawczych lub systemach radarowych adaptery muszą wytrzymywać średni poziom mocy rzędu setek watów, a nawet kilowatów. Jeśli kontakt jest słaby lub materiał ma słabą przewodność cieplną (np. obudowa metalowa niskiej jakości), ciepło może się gromadzić i uszkodzić strukturę wewnętrzną. Długotrwałe wysokie temperatury mogą również przyspieszyć starzenie się dielektryka i uszkodzenie uszczelnienia, jeszcze bardziej zmniejszając żywotność adaptera.

Aby ograniczyć awarie adaptera koncentrycznego RF, można podjąć następujące środki zapobiegawcze i konserwacyjne: Najpierw prawidłowo zainstaluj adapter i dokręć złącze zgodnie z momentem obrotowym zalecanym przez producenta, unikając nadmiernego lub niedokręcenia. Po drugie, regularnie sprawdzaj stan adaptera, czyść złącze (używając alkoholu absolutnego) i sprawdzaj, czy nie występują oznaki utlenienia lub zużycia. Po trzecie, zapewnij dopasowanie impedancji i unikaj mieszania adapterów lub kabli o różnych impedancjach. Po czwarte, wybieraj modele wodoodporne i odporne na korozję do użytku na zewnątrz lub w trudnych warunkach i regularnie sprawdzaj uszczelki. Na koniec unikaj podkręcania lub nadmiernego zasilania adaptera i wybierz moc znamionową i zakres częstotliwości spełniający wymagania aplikacji.

Podsumowując, awarie adaptera koncentrycznego RF wiążą się z wieloma czynnikami, w tym czynnikami mechanicznymi, elektrycznymi i środowiskowymi. Właściwy dobór, standaryzacja obsługi i regularna konserwacja mogą znacząco wydłużyć jego żywotność i zapewnić stabilność systemu. W zastosowaniach o wysokich wymaganiach dotyczących niezawodności (takich jak łączność lotnicza i wojskowa) zaleca się wybór adapterów wysokiej jakości i ustanowienie rygorystycznego procesu testowania, aby zapewnić długoterminową stabilną pracę.

Tabelaryczne podsumowanie typowych usterek adaptera koncentrycznego RF:

Uwagi dodatkowe:
Zalecenia dotyczące konserwacji zapobiegawczej:
Regularnie sprawdzaj wygląd adaptera i parametry elektryczne (np. testuj współczynnik fali stojącej za pomocą analizatora sieci).
W środowiskach wibracyjnych należy używać gwintów zapobiegających poluzowaniu lub mechanizmów blokujących (np. z odwróconym gwintem SMA).
Przed zastosowaniami o dużej mocy należy przeprowadzić symulację termiczną lub test rzeczywistego wzrostu temperatury.

Rozważania dotyczące wyboru:
W przypadku zastosowań o wysokiej częstotliwości preferowane są adaptery z dielektrykiem powietrznym lub adaptery z PTFE o niskich stratach.
Do trudnych warunków (np. zastosowania wojskowe i lotnicze) wybierz adaptery z pozłacanymi złączami i konstrukcją całkowicie ze stali nierdzewnej.

4. Jak przedłużyć żywotność adapterów koncentrycznych RF?
Przedłużenie żywotności adaptera koncentrycznego RF wymaga prawidłowego użytkowania, codziennej konserwacji, zarządzania środowiskiem i innych aspektów. Oto kilka kluczowych środków:

(1). Prawidłowe użytkowanie i działanie
Unikaj częstego podłączania i odłączania: Powtarzające się podłączanie i odłączanie spowoduje zużycie metalowej powierzchni styku interfejsu, powodując niedopasowanie impedancji lub utratę sygnału. Staraj się odłączać tylko wtedy, gdy jest to konieczne. Wyrównaj złącze i dokręć: Przed obróceniem i dokręceniem upewnij się, że złącza męskie i żeńskie są wyrównane, aby uniknąć nieprawidłowego ustawienia gwintu lub uszkodzenia gwintu poprzecznego. Użyj odpowiedniego momentu obrotowego: nadmierne dokręcenie spowoduje uszkodzenie gwintów, a zbyt luźne spowoduje słaby kontakt. Po dokręceniu ręcznym można dokręcić kluczem dynamometrycznym zgodnie z wartością zalecaną przez producenta. Nie używaj przy włączonym zasilaniu: Upewnij się, że urządzenie jest wyłączone przed podłączeniem i odłączeniem, aby uniknąć wyładowania łukowego uszkadzającego punkty kontaktowe.
(2). Ochrona fizyczna
Zapobiegaj naprężeniom mechanicznym: Unikaj zginania, ciągnięcia lub stosowania siły bocznej działającej na adapter, zwłaszcza podczas podłączania kabli. Aby zmniejszyć naprężenia, użyj adapterów kątowych lub wsporników kablowych. Utrzymuj interfejs w czystości: zakryj go osłoną przeciwpyłową, gdy nie jest używany, aby zapobiec kurzowi, olejowi lub utlenianiu. Przeciwutleniacze można stosować w wilgotnym środowisku. Unikaj upuszczania lub uderzania: Wewnętrzna struktura precyzyjnego adaptera może łatwo zostać uszkodzona w wyniku uderzenia, dlatego należy obchodzić się z nim ostrożnie.
(3). Zarządzanie środowiskiem
Kontroluj temperaturę i wilgotność: Wysoka temperatura przyspiesza utlenianie metalu, a wilgoć może łatwo powodować korozję. Zaleca się używanie go w środowisku o temperaturze 10-30℃ i wilgotności <60%. Wybierz uszczelniony adapter do ekstremalnych warunków. Odporność na korozję i pyłoszczelność: Adaptery z interfejsami pozłacanymi lub ze stali nierdzewnej należy wybierać do zastosowań przemysłowych lub zewnętrznych i regularnie czyścić. (4). Regularna konserwacja Czyszczenie interfejsu: Przetrzyj powierzchnię stykową bezwodnym alkoholem i niestrzępiącą się szmatką. Uporczywe plamy można usunąć specjalnym środkiem czyszczącym. Unikaj stosowania materiałów ściernych. Sprawdzaj pod kątem zużycia i uszkodzeń: Regularnie sprawdzaj interfejs pod kątem zadrapań, rdzy lub deformacji, sprawdzaj jakość sygnału i wymieniaj go na czas, jeśli jest nietypowy. Nasmaruj gwint (opcjonalnie): Niektóre adaptery można nasmarować niewielką ilością smaru silikonowego, należy jednak uważać, aby nie miało to wpływu na parametry elektryczne.
(5). Wybierz odpowiedni adapter
Dopasowane specyfikacje: Upewnij się, że parametry takie jak impedancja (np. 50 Ω/75 Ω), zakres częstotliwości i moc spełniają wymagania systemowe, aby uniknąć przeciążenia.
Preferuj materiały wysokiej jakości: Pozłacane interfejsy są bardziej odporne na korozję niż interfejsy niklowane, a materiały izolacyjne z PTFE charakteryzują się stabilniejszą pracą przy wysokich częstotliwościach.
(6). Środki ostrożności podczas przechowywania
Przechowywać w suchym miejscu: Jeśli nie jest używany przez dłuższy czas, umieść go w torbie antystatycznej i dodaj środek osuszający, aby uniknąć narażenia na działanie powietrza.
Unikaj układania w stosy: przechowuj luźno, aby zapobiec ściśnięciu i deformacji interfejsu.
(7). Inne sugestie
Zamiast częstego podłączania i odłączania używaj kabli przejściowych: Jeśli interfejs wymaga częstego przełączania, można zastosować adapter stały z krótkim kablem, aby zmniejszyć zużycie.
Regularna kalibracja i testowanie: W przypadku korzystania z aplikacji wymagających wysokiej częstotliwości należy regularnie używać analizatora sieci w celu wykrycia pogorszenia wydajności karty.

5.Instrukcja czyszczenia adaptera koncentrycznego RF
(1). Przygotowanie przed czyszczeniem
Wymagane narzędzia
Niestrzępiąca się ściereczka lub wacik (np. ściereczka do soczewek, ściereczka z mikrofibry)
Alkohol absolutny (99% alkohol izopropylowy IPA) lub specjalny środek do czyszczenia elektroniki (np. DeoxIT D5)
Puszka ze sprężonym powietrzem lub dmuchawa powietrza (do usuwania kurzu)
Miękka szczotka (materiał niemetalowy, aby uniknąć zarysowania)
Rękawice antystatyczne (zapobiegające wyładowaniom elektrostatycznym powodującym uszkodzenie wrażliwych elementów)
Środki ostrożności
Działanie przy wyłączonym zasilaniu: Przed czyszczeniem upewnij się, że urządzenie jest wyłączone, aby uniknąć ryzyka zwarcia lub porażenia prądem.
Unikaj żrących rozpuszczalników: Środki czyszczące zawierające chlor lub amoniak (takie jak woda szklana, WD-40) mogą uszkodzić powłokę.
Delikatna obsługa: unikaj mocnych zarysowań, szczególnie w przypadku pozłacanych interfejsów, aby zapobiec zużyciu.
(2). Etapy czyszczenia
Krok 1: Wstępne usunięcie kurzu
Użyj sprężonego powietrza lub dmuchawy, aby zdmuchnąć kurz i zanieczyszczenia z powierzchni i interfejsu adaptera.
Jeżeli na powierzchni znajdują się uporczywe cząstki, użyj miękkiej szczoteczki i delikatnie je usuń (unikaj szczotek metalowych, aby zapobiec zarysowaniom).
Krok 2: Oczyść powierzchnię styku (męska/żeńska)
Zanurz niewielką ilość bezwodnego alkoholu lub środka do czyszczenia elektroniki (nie rozpylaj bezpośrednio, aby płyn nie wniknął w warstwę izolacyjną).
Delikatnie przetrzyj niestrzępiącą się szmatką lub wacikiem:
W przypadku gwintów zewnętrznych (zewnętrznych): przecierać w kierunku obrotowym wzdłuż gwintu.
W przypadku gwintów wewnętrznych (żeńskich): Użyj wacika do czyszczenia spiralnie, aby uniknąć pozostałości włókien.
Obróbka uporczywej warstwy tlenkowej:
W przypadku niewielkiego utlenienia można zastosować środek czyszczący DeoxIT. Po nałożeniu pozostawić na 1-2 minuty przed wytarciem.
Zaleca się wymianę adaptera, jeśli jest on silnie utleniony lub skorodowany. Wymuszone czyszczenie może spowodować dalsze jego uszkodzenie.
Krok 3: Oczyść obudowę zewnętrzną
Przetrzyj obudowę adaptera bawełnianą szmatką nasączoną alkoholem, aby usunąć olej lub odciski palców.
Zapobiegaj przedostawaniu się cieczy do wnętrza nieuszczelnionych adapterów. Krok 4: Suszenie Po czyszczeniu pozostaw na 5-10 minut, aby alkohol całkowicie odparował. Aby przyspieszyć suszenie, można użyć sprężonego powietrza (niska temperatura, aby uniknąć kondensacji).
(3). Kontrola po czyszczeniu
Kontrola wzrokowa: Upewnij się, że nie ma resztek włókien, plam lub korozji.
Test elektryczny (opcjonalnie):
Użyj analizatora sieci lub multimetru, aby sprawdzić rezystancję styku i VSWR (współczynnik fali stojącej), aby zapewnić normalne działanie.
Jeśli sygnał jest nieprawidłowy (np. zwiększone tłumienie wtrąceniowe), może to być spowodowane niepełnym czyszczeniem lub uszkodzeniem adaptera.
(4). Zalecenia dotyczące codziennej konserwacji
Czyść regularnie (co 3-6 miesięcy lub częściej w środowiskach o dużym zapyleniu).
Używaj osłon przeciwpyłowych: Zakryj interfejs, gdy nie jest używany, aby zapobiec kurzowi i utlenianiu.
Unikaj bezpośredniego kontaktu z metalowymi interfejsami: sól i tłuszcz z odcisków palców przyspieszają korozję.
Nie używaj papieru ściernego, metalowych szczotek ani twardych przedmiotów do zarysowania.
Unikaj stosowania smarów silikonowych (mogą zanieczyścić powierzchnię styku i wpłynąć na sygnały o wysokiej częstotliwości).
(5). Obsługa specjalnych przypadków
Woda morska/środowisko o dużej wilgotności: Po czyszczeniu zastosować przeciwutleniacz.
Zablokowany gwint: Dodaj niewielką ilość środka do czyszczenia styków i delikatnie przekręć, nie używaj siły.

Arkusz wskazówek dotyczących czyszczenia adaptera koncentrycznego RF:

Zalecenia dotyczące codziennej konserwacji:

Prawidłowe czyszczenie adapterów koncentrycznych RF znacznie wydłuża ich żywotność i zapewnia stabilną transmisję sygnału. Kluczowe punkty:
Delikatnie czyścić niestrzępiącą się szmatką i bezwodnym alkoholem.
Unikaj ściernych rozpuszczalników i zadrapań twardymi przedmiotami.
Po czyszczeniu dokładnie osusz i sprawdź parametry elektryczne.

6. Często zadawane pytania dotyczące adapterów koncentrycznych RF
(1). Podstawowe pojęcia
P1: Co to jest adapter koncentryczny RF?
Odp.: Adapter koncentryczny RF to urządzenie konwertujące służące do łączenia kabli koncentrycznych lub urządzeń z różnymi typami interfejsów, zapewniające dopasowanie impedancji (np. 50 Ω lub 75 Ω) podczas transmisji sygnału oraz redukujące odbicia i straty.
P2: Jakie są popularne typy adapterów RF?
Odp.: Typowe typy obejmują:
Według typu interfejsu: SMA, typ N, BNC, TNC, SMB, MCX itp.
Według płci: mężczyzna (z pinem), kobieta (z gniazdem).
Według funkcji: proste, kątowe, tłumienie, bezpośrednia izolacja itp.

(2). Wybór i zastosowanie
P3: Jak wybrać odpowiedni adapter RF?
Odp.: Należy wziąć pod uwagę następujące czynniki:
Dopasowanie impedancji (50 Ω lub 75 Ω).
Zakres częstotliwości (takie jak adaptery SMA zwykle obsługują 0-18 GHz, typ N może sięgać powyżej 18 GHz).
Typ interfejsu (taki jak SMA do typu N). Moc (do zastosowań wymagających dużej mocy wymagany jest specjalny adapter). Materiały i poszycie (pozłacany interfejs jest bardziej odporny na korozję, materiał izolacyjny PTFE ma lepszą wydajność przy wysokich częstotliwościach).

P4: Czy adapter może być podłączony do urządzenia przez dłuższy czas?
Odp.: Tak, ale pamiętaj: unikaj częstego podłączania i odłączania, aby spowodować zużycie. Zaleca się regularne sprawdzanie stanu utlenienia w środowiskach o dużej wilgotności lub korozyjnym.

P5: Co powinienem zrobić, jeśli adapter nie jest dokręcony lub poluzowany?
Odp.: Sprawdź, czy gwinty są wyrównane, aby uniknąć uszkodzeń krzyżowych. Użyj klucza dynamometrycznego, aby dokręcić zgodnie z wartością zalecaną przez producenta (np. 8-10 funtów na cal). Jeżeli zużycie gwintu jest znaczne, należy wymienić adapter.

(3). Czyszczenie i konserwacja
P6: Czy adapter wymaga regularnego czyszczenia? Jak często? Odp.: Środowisko o niskim zapyleniu: czyścić raz na 6–12 miesięcy. Silne zapylenie/środowisko przemysłowe: Czyścić raz na 1-3 miesiące. Metoda czyszczenia: Przetrzyj powierzchnię styku bezwodnym alkoholem (99% IPA) i niestrzępiącą się szmatką.

P7: Jak radzić sobie z utlenianiem na powierzchni styku adaptera?
Odp.: Lekkie utlenienie: Przetrzeć środkiem do czyszczenia urządzeń elektronicznych, takim jak DeoxIT.
Silne utlenianie: Zaleca się wymianę adaptera. Wymuszone czyszczenie może spowodować dalsze jego uszkodzenie.

P8: Czy można użyć środka WD-40 do smarowania gwintów adaptera?
O: Nie! WD-40 zawiera składniki żrące i może uszkodzić powłokę. Jeśli wymagane jest smarowanie, należy użyć specjalnego smaru silikonowego (takiego jak Dow Corning Molykote 44).

(4). Rozwiązywanie problemów
P9: Jaka może być przyczyna zwiększonej utraty sygnału spowodowanej przez adapter?
Odp.: słaby kontakt: interfejs jest utleniony lub nie jest dokręcony.
Niedopasowanie impedancji: Używanie adaptera o niewłaściwej impedancji (np. mieszanie 50 Ω i 75 Ω).
Uszkodzenia mechaniczne: Złącze jest zdeformowane lub uszkodzona jest wewnętrzna warstwa izolacyjna.

P10: Jak sprawdzić, czy adapter działa prawidłowo?
Odp.: Kontrola wzrokowa: Sprawdź, czy interfejs nie jest utleniony, zdeformowany lub zanieczyszczony.
Test multimetrem: Zmierz przewodność między dwoma końcami (rezystancja powinna być bliska 0Ω).
Test analizatora sieci: Sprawdź VSWR (współczynnik fali stojącej). Idealna wartość powinna wynosić ≤1,5.

P11: Czy to normalne, że adapter mocno się nagrzewa?
Odp.: zastosowanie małej mocy: lekkie nagrzewanie jest zjawiskiem normalnym.
Zastosowanie dużej mocy: Jeśli nagrzeje się nieprawidłowo, może to być spowodowane słabym stykiem lub przeciążeniem zasilania. Musisz sprawdzić specyfikację adaptera.

(5). Inne pytania
P12: Czy można mieszać adaptery różnych marek?
Odpowiedź: Tak, ale musisz upewnić się, że:
Typ interfejsu, impedancja i zakres częstotliwości są zgodne.
Adaptery złej jakości mogą powodować degradację sygnału. Zaleca się wybierać znane marki.

P13: Dlaczego niektóre adaptery są oznaczone jako „DC Block”?
Odp.: Adapter bloku prądu stałego ma wewnątrz konstrukcję kondensatora, która może blokować sygnały prądu stałego i przepuszczać jedynie sygnały RF. Służy do ochrony wrażliwego sprzętu przed napięciem stałym.

P14: Na co powinienem zwrócić uwagę podczas przechowywania adaptera?
Odp.: Przechowywać w torbie antystatycznej, aby uniknąć wilgoci i kurzu.
Jeżeli nie jest używany przez dłuższy czas, należy go przykryć osłoną przeciwpyłową i umieścić środek osuszający.
